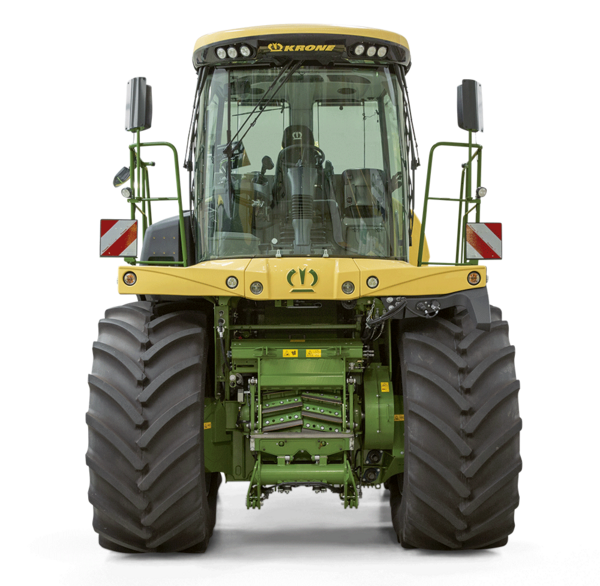

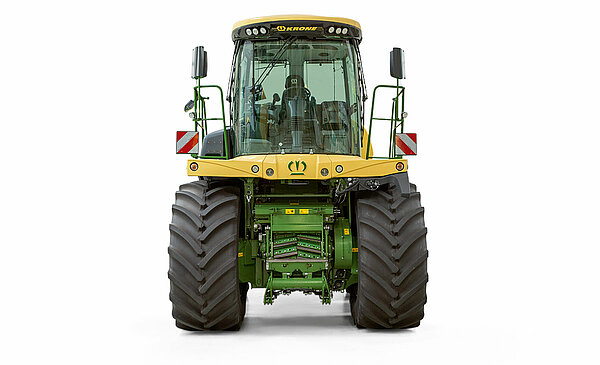

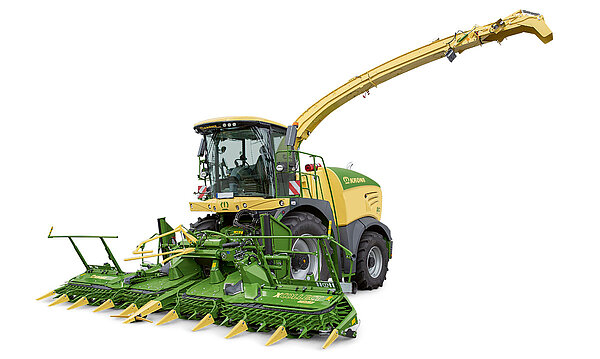

BiG X 480 · 530 · 580 · 630

Ramasseuse-hacheuses compactes KRONE qui offrent une puissance de 490 à 653 CV. Elles répondent aux exigences les plus élevées en termes de qualité de hachage, de puissance, de conduite et de confort.

• Puissances continues du moteur de 490 à 653 CV
• „6 rouleaux d’alimentation pour la sécurité et la qualité de hachage
• „Rotors MaxFlow 20, 28 ou 36 couteaux, rotors biogaz 40 couteaux
• „VariQuick KRONE pour un changement d’équipement ultra rapide pour un travail avec et sans éclateur
• „Eclateur à rouleaux OptiMaxx, diamètre 250 mm et largeur 570 mm, pour une pulvérisation intensive des grains
• VariLOC KRONE pour une souplesse de coupe, longue ou courte
• VariStream KRONE : fonds de rotor et de soufflerie montés sur ressorts pour un flux continu de la récolte
• „Attelage facile des têtes de récolte grâce au support à arceau

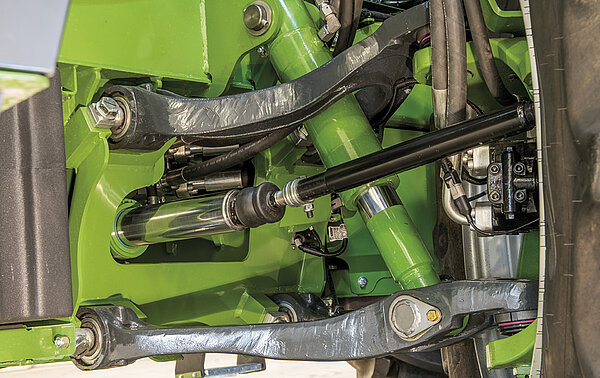

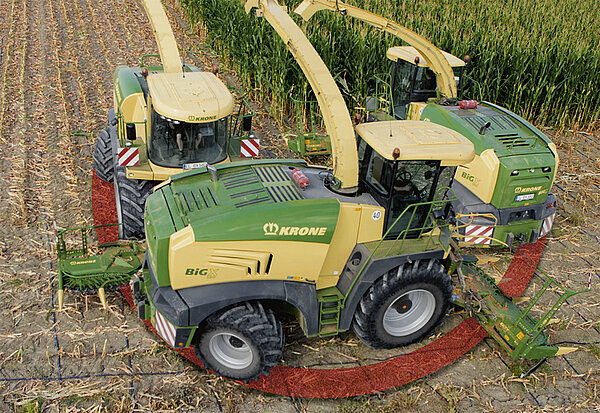

• „Maniabilité extrême grâce à la suspension indépendante des roues et aux moteurs de roues
• „4 roues motrices en option

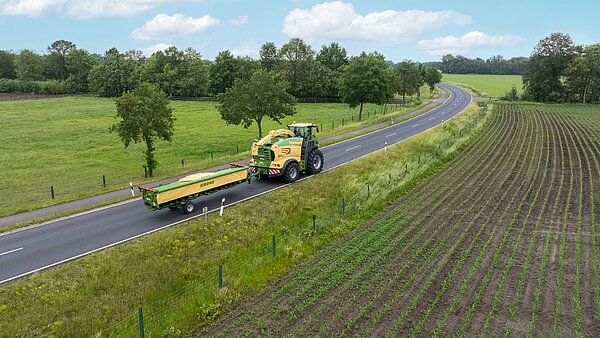

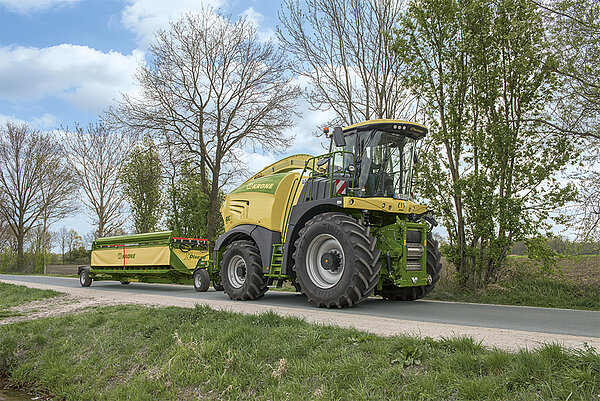

• „Idéal sur route : largeur du véhicule 3 m, en fonction des pneumatiques

• Technique de hachage KRONE pour un maïs offrant une excellente qualité fourragère

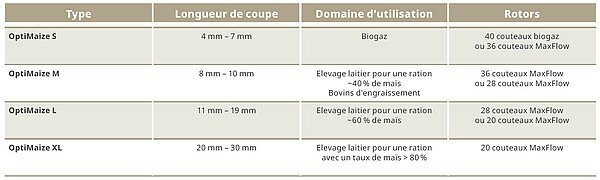

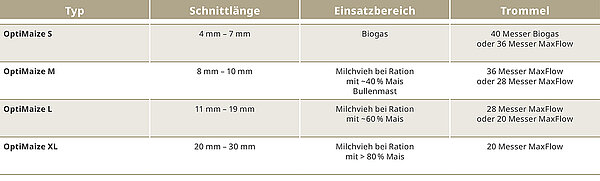

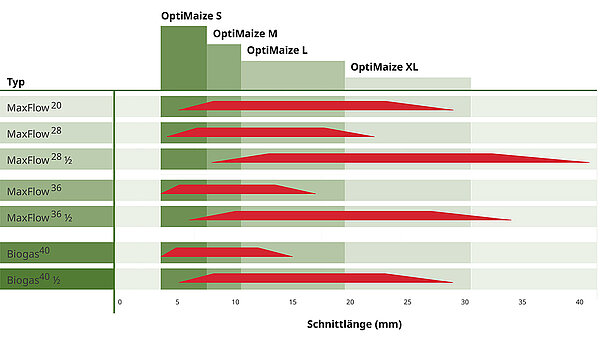

• OptiMaize S, M, L, XL avec des longueurs de coupe variables de 4 à 30 mm
• „Rotors MaxFlow et rotors Biogaz KRONE intégrant un nombre de couteaux différent pour une longueur de hachage adaptée à chaque exploitation
• „Eclateurs KRONE pour un excellent défibrage et conditionnement du grain
• „VariLOC KRONE pour une coupe flexible, longue ou courte sans transformation

Grâce à OptiMaize, la BiG X KRONE devient une ensileuse absolument flexible, permettant de réaliser toutes les longueurs de coupe requises par une exploitation de production fourragère. Les rotors MaxFlow et Biogaz dotés d’un nombre de couteaux différent, associés aux éclateurs de grains KRONE autorisent différentes longueurs de hachage sur une plage de 4 à 30 mm. La BiG X est en mesure de couvrir cette large plage grâce au système VariLOC et à une fréquence de coupe réduite, même sans transformation ou remplacement du rotor.

Pour un taux de maïs supérieur à 80 % dans la ration des vaches laitières sans une proportion importante d‘herbe ou de paille, des longueurs de coupe de 20 à 30 mm permettent d‘éviter un manque de valeur structurelle dans le fourrage. Le rotor MaxFlow avec ses 20 couteaux, associé à l‘éclateur à rouleaux OptiMaxx KRONE, doté de 105/123 dents avec un différentiel de vitesse de 30 %, 40 % ou 50 %, est idéal pour produire un maïs coupe longue.

Les longueurs de coupe de 11 à 19 mm sont optimales pour l‘élevage laitier avec une proportion de maïs de 60 % dans la ration. Un conditionnement du maïs d‘ensilage favorisant les fibres brutes structurées est une condition nécessaire pour obtenir un fourrage adapté aux ruminants et donc aux vaches laitières. Pour OptiMaize L, il faudra privilégier l‘utilisation du rotor MaxFlow KRONE équipé de 20 couteaux ou 28 couteaux. Pour le conditionnement, il est recommandé d‘utiliser l‘éclateur à rouleaux OptiMaxx KRONE, doté de 105/123 dents, dont le différentiel de vitesse peut être augmenté de 30 % à 40 % ou 50 %.

La gamme ultra puissante

• Design moderne et ergonomique
• Moteurs MAN dotés d’une puissance moteur certifiée jusqu’à 1.110 chevaux
• 6 rouleaux d’alimentation pour la sécurité et la qualité de hachage
• Tambour hacheur universel MaxFlow : 20, 28 ou 36 couteaux
• Tambour hacheur biogaz : 40 ou 48 couteaux
• VariStream KRONE : table du tambour hacheur et paroi arrière de l’accélérateur montées sur ressorts pour un flux continu du fourrage
• StreamControl KRONE : réglage de la portée de projection par le biais de la paroi arrière de l‘accélérateur

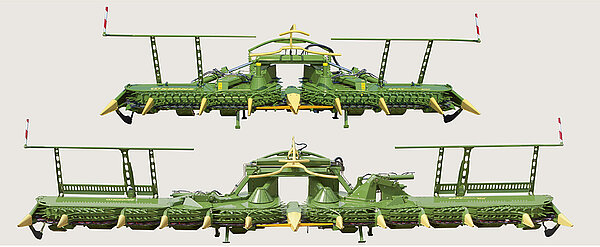

• EasyCollect 1053 : rendement exceptionnel grâce à la largeur
  14 rangs de maïs d’un seul coup

Pour l‘engraissement des bovins et pour les élevages laitiers nourris essentiellement à l‘herbe et jusqu‘à 40 % de maïs, les longueurs de hachage idéales varient entre 8 et 10 mm. Cette longueur et une préparation adéquate du produit haché permettent d‘éviter un manque de fibres brutes dans la ration. Pour OptiMaize M, les rotors MaxFlow KRONE 36 et 28 couteaux sont les mieux adaptés. Les éclateurs à rouleaux OptiMaxx KRONE dotés de 123/144 dents, dont la différence de régime peut passer de 30% à 40% ou 50 %, sont idéaux.

Sous forme de substrat destiné à une installation biogaz, le maïs est dans la mesure du possible haché court. Dans la pratique, une longueur de hachage de 4 à 7 mm en fonction de l‘humidité, a fait ses preuves. En effet, plus la longueur de hachage est courte, plus la surface d‘attaque pour les bactéries méthanogènes dans le fermenteur est importante ce qui favorise le rendement en gaz. Pour la récolte du maïs biogaz, les ramasseuses-hacheuses KRONE sont équipées du rotor biogaz. Il est équipé de 40 couteaux. Il est aussi possible de pratiquer l'OptiMaize S avec un rotor MaxFlow 36 couteaux. Un éclateur à rouleaux OptiMaxx KRONE avec ses 123/144 dents et un différentiel de vitesse de 30% défibre ensuite la récolte et pulvérise les grains de maïs pour qu‘ils fermentent facilement.

Avec des longueurs de coupe supérieures à 20 mm, le temps de tassage est considérablement augmenté. Le poids et le temps nécessaires pour tasser sont plus importants pour éviter un réchauffement et les moisissures dans le silo.

• Qualité de hachage exceptionnelle Grâce aux six rouleaux d‘alimentation
• Débit élevé Avec le rotor universel ou rotor biogaz
• Eclateur à rouleaux OptiMaxx Pour une pulvérisation intensive
• VariStream Flux continu du fourrage
• StreamControl Portée d’éjection réglable en option
• VariQuick Passage rapide du canal herbe à l‘éclateur

Lorsqu’il s’agit de fournir des rendements maxima, la technique doit être parfaite. Avec la BiG X, KRONE offre sur le marché des ensileuses qui impressionnent par leur qualité de coupe exceptionnelle, leur rendement maximal et leur confort. A la base de ces performances, le flux de fourrage linéaire et les nombreux détails novateurs qui satisfont aux exigences des prestataires de service performants et facilitent le travail.

La BiG X vous offre bien plus
Lorsqu’il s’agit de fournir des rendements maxima, la technique doit être parfaite. Avec la BiG X, KRONE offre sur le marché des ensileuses qui impressionnent par leur qualité de coupe exceptionnelle, leur rendement maximal et leur confort. A la base de ces performances, le flux de récolte direct, les nombreux détails novateurs qui satisfont aux exigences des prestataires de service performants et facilitent le travail.

• 6 rouleaux de précompression pour une qualité de hachage exceptionnelle
• „Entraînement hydraulique: - Réglage en continu de la longueur de hachage depuis la cabine
  - Réglage automatique via le capteur AutoScan ou NIR
• „Sécurité maximale face aux corps étrangers : - Longue course du détecteur de métaux jusqu’au tambour hacheur
  - Détection de métaux sur toute la largeur du canal

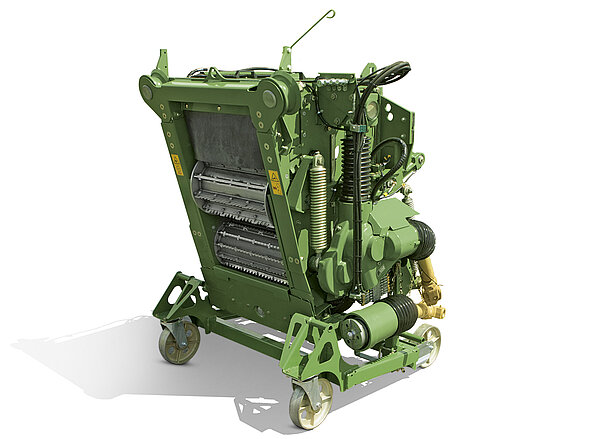

Sur les BiG X, les organes d’alimentation sont déterminants
pour la qualité de hachage. Les 6 rouleaux
d‘alimentation compriment la récolte en continu
avec une densité élevée, elle est donc hachée plus
facilement et avec plus de précision. L‘entraînement
hydraulique de la chambre d‘alimentation
permet un réglage manuel ou automatique de la
longueur de coupe.

L’ouverture géante entre les six rouleaux d’alimentation garantit des débits maxima. Les entraînements robustes des rouleaux de précompression permettent une capacité de sollicitation maximale.

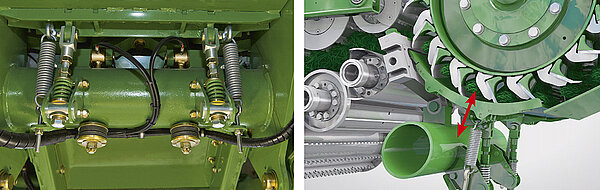

Les ressorts de traction réglables assurent une densité de compression élevée des rouleaux d’alimentation et une pré-compression forte et homogène de la récolte pour des résultats de hachage exceptionnels.

La chambre d’alimentation peut être basculée vers l’avant pour contrôler le rotor et le contre-couteau.

La localisation du métal se fait par des capteurs qui sont intégrés sur toute la largeur dans le rouleau d’alimentation avant inférieur. La détection des métaux absorbés est ainsi assurée sur toute la largeur du canal.

La chambre d’alimentation peut être dételée sur les roues pour un accès rapide au rotor.

Six rouleaux de précompression et un écart de 820 mm entre le rouleau avant, intégrant le détecteur de métal, et le rouleau arrière fournissent une meilleure précompression et une sécurité renforcée vis à vis des corps étrangers pour une alimentation rapide. L’entraînement hydraulique permet le réglage automatique de la longueur de hachage en fonction du taux de maturité, par le biais de l’AutoScan KRONE. Si le régime du moteur baisse en-dessous de 1.200 tr/min suite à l’accroissement de la sollicitation, alors l’alimentation et l’outil frontal sont stoppés automatiquement lorsque le tambour hacheur fonctionne. En effet les bourrages résultant de régimes trop faibles génèrent des pertes de temps et d’argent.

• Rotors avec 20, 28, 36 ou 40 couteaux pour OptiMaize S à XL
• „Masse d’inertie élevée : rotors fermés avec un diamètre de 660 mm
• „Qualité de hachage exceptionnelle : sur les BiG X 480, 530 et 580 et 630, les rotors sont identiques avec une largeur de 630 mm
• „Faible consommation de carburant : grande inertie, coupe nette

Les dimensions de rotors, harmonisées en fonction de l’ensileuse, le nombre et la forme des couteaux sélectionnés de façon optimale permettent d’augmenter la puissance de l’ensileuse, de même que sa plage d’utilisation pour OptiMaize S, M, L et XL. L’offre multiple de rotors pour la BIG X a fait ses preuves et permet une utilisation mondiale performante et polyvalente
pour une qualité de hachage exceptionnelle.

La BiG X peut être équipée de couteaux herbe ou maïs. Les trous oblongs permettent le réglage précis par rapport au contre-couteau, assurent la sécurité en cas d’impact avec un corps étranger et empêchent ainsi la rupture des couteaux.

Avec les couteaux disposés en V sur un angle de 11° par rapport au contre-couteau, les rotors KRONE impressionnent par leur flux de récolte continu, leur régularité de fonctionnement élevée et leur faible puissance absorbée.

Le nombre de couteaux, mais également l'épaisseur de la récolte qui s’écoule et donc la largeur du rotor sont déterminants pour une bonne qualité de hachage. C’est pourquoi KRONE propose, pour les BiG X 480, 530, 580 et 630, le rotor adapté de 630 mm de large, afin d’assurer la qualité de hachage optimale et adéquate qui a fait la réputation de ces grandes ensileuses aux rotors de 800 mm de large.

• Pour l’herbe, le produit préfané, l’ensilage de plantes entières et le maïs en OptiMaize S, M, L, XL
• Rotors de 20, 28, ou 36 couteaux
• „Grand espace d’alimentation sous les portes-couteaux
• „Pose et dépose rapides des couteaux

Les rotors MaxFlow sont les spécialistes lorsqu’il
s’agit de préparer un ensilage de qualité.
Comme la récolte du produit préfané représente
des exigences élevées au niveau des rotors
lorsque les andains sont formés de façon
irrégulière, ils sont équipés de porte-couteaux
de forme spéciale qui offrent davantage de
place sous les couteaux. Avec les «logements»
plus largement dimensionnés sous le fond de
rotor monté sur ressorts, la BiG X fonctionne
avec une régularité extrême et dispose de réserves
de puissance importantes pour faire
face aux brèves accumulations de récolte.

OptiMaize XL - 20 couteaux: Ce rotor coupe longue est surtout utilisé dans les pays où les longueurs de coupe importantes sont standard. Plage de longueurs de coupe : 20 couteaux : 5 - 29 mm

OptiMaize L, M - 28 couteaux: Le rotor 28 couteaux est utilisé de façon polyvalente. Avec la moitié du jeu de couteaux, il est parfaitement adapté pour les interventions en coupe longue. Plage de longueurs de coupe : 28 couteaux : 4 - 22 mm; 14 couteaux : 8 - 42 mm

OptiMaize M, S - 36 couteaux: Avec son débit élevé sur une large plage de longueurs de coupe, le rotor 36 couteaux est très vite rentabilisé. Avec la moitié du jeu de couteaux, il est parfaitement adapté pour les interventions sur des longueurs de coupe plus importantes. Plage de longueurs de coupe : 36 couteaux : 3 - 17 mm; 18 couteaux : 6 - 34 mm

La disposition et la configuration des supports de couteau garantissent un espace suffisant sous les couteaux. L'espace important permet un débit plus élevé et une régularité de fonctionnement supérieure, surtout avec des longueurs de coupe plus élevées.

Pour une bonne qualité de coupe, il faut que l’écart entre les couteaux et le contre-couteau soit adéquat. L’alignement des couteaux est rapide et simple par excentrique fourni avec la machine.

Chaque couteau est vissé au rotor au moyen de trois vis six pans. Le support de couteau, positionné au-dessus du couteau, fournit un appui supplémentaire.

KRONE propose pour OptiMaize de nombreuses solutions techniques au niveau du rotor. La longueur de hachage souhaitée s'adapte de façon optimale aux besoins respectifs en utilisant l'intégralité du jeu de couteaux ou seulement la moitié des différents rotors KRONE

• 40 couteaux positionnés en forme de V
• „Fréquence de coupe élevée
• „Rendement élevé
• „OptiMaize S
• „Rendement en gaz élevé

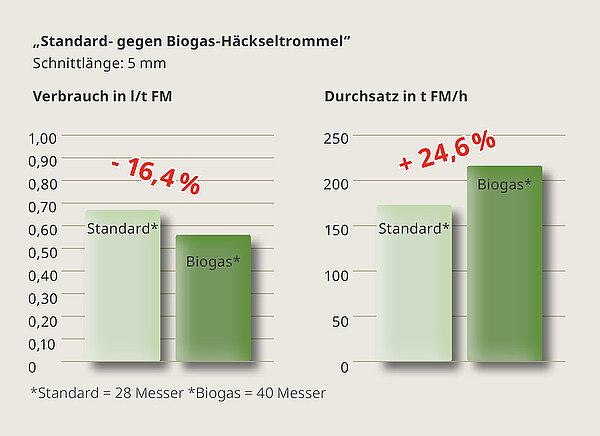

Le rotor biogaz KRONE, équipé de 40 couteaux, hache la récolte de façon très intensive. La faible longueur de hachage d’OptiMaize S assure un rendement élevé, que cela soit pour la récolte dans le champ ou dans le méthaniseur. La BiG X contribue donc de façon très efficace au succès économique des installations biogaz.

Avec des longueurs de hachage courtes, l’utilisation du rotor biogaz KRONE 40 couteaux apporte une augmentation du débit de près de 25 % comparé au rotor MaxFlow 28 couteaux. La consommation de carburant peut être réduite jusqu’à 16 % environ par tonne de produit haché.*

En raison de la fréquence de coupe élevée avec 40 couteaux, le rotor biogaz permet une rotation plus rapide, même avec des longueurs de hachage courtes, et donc un rendement supérieur.

En raison du débit plus élevé et de la consommation de carburant moindre par tonne de maïs haché, le rotor biogaz 40 couteaux est très vite rentabilisé. Le produit haché court avec une longueur de coupe théorique de 2,5 à 15 mm améliore l’efficacité dans le méthaniseur de ’installation biogaz. L’amélioration du rendement en gaz par m³ de produit haché permet de réduire la surface cultivée pour le biogaz.

• Polyvalence avec OptiMaize grâce à un système unique en son genre dans le monde entier
• „Boîte de vitesses de longueur de coupe pour une utilisation polyvalente en coupe courte et longue
• „Commutation du régime du rotor en quelques minutes
• „Aucune modification supplémentaire requise, ni aucun paramétrage nécessaire

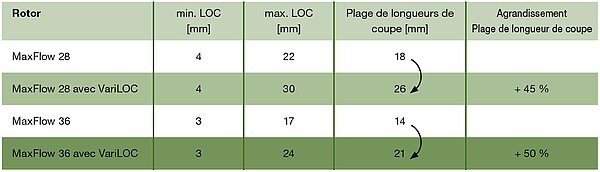

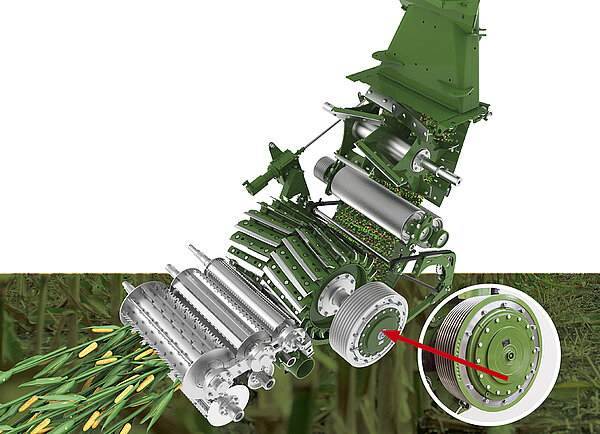

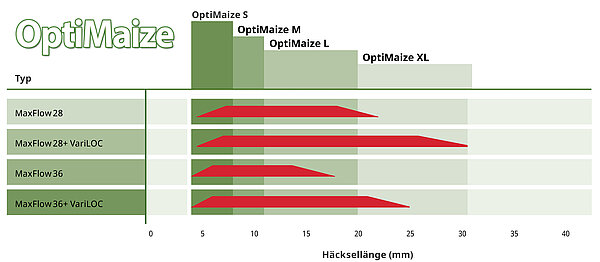

VariLOC KRONE est une boîte de vitesses intégrée dans la poulie du rotor. En modifiant simplement le régime du rotor pour passer de 1250 tr/min à 800 tr/min à l’aide d’une clé plate standard, vous augmentez la plage de longueur de coupe du rotor jusqu’à 50%. Ce système permet de sélectionner rapidement une coupe longue ou une coupe courte. Vous pouvez satisfaire les différentes exigences des clients sans avoir à modifier la machine ou à planifier les chantiers. Associé à l’éclateur à rouleaux 105/123 dents (avec une différence de régime de 30 ou 40 à 50 %), votre BiG X devient une véritable machine polyvalente qui vous offre une flexibilité maximale.

VariLOC KRONE est disponible pour les rotors MaxFlow KRONE 28 et 36 couteaux. La boîte de vitesses permet de couvrir l’ensemble des longueurs de coupe de OptiMaize S à XL en fonction de vos besoins avec un MaxFlow de 28 et de 36.

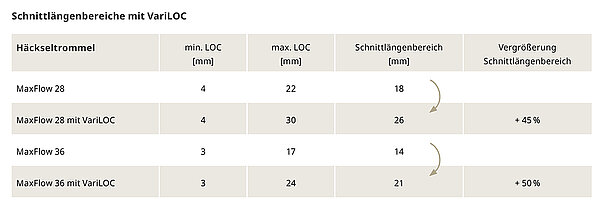

VariLOC KRONE augmente considérablement la plage de longueur de coupe des rotors hacheurs MaxFlow 28 et 36 couteaux. Sur le rotor de 36 couteaux, la plage augmente de 50 %, soit de 3 à 17 mm à désormais 3 à 24 mm. Sur le rotor de 28 couteaux, la plage de longueur de coupe augmente de 45 %, soit de 4 à 22 mm à désormais 4 à 30 mm. C‘est la base d‘une adaptation flexible de la longueur de hachage en fonction de l‘utilisation du fourrage.

Nouveau design de l’éclateur à rouleaux

• Eclateur à rouleaux OptiMaxx de 570 mm de large et 250 mm de diamètre
• Profil à denture hélicoïdale permettant un conditionnement parfait pour OptiMaize S à XL
• „Technologie de revêtement Busa-CLAD pour des durées de vie exceptionnelles
• „Ecart des rouleaux réglable confortablement depuis la cabine
• „Puissant groupe de ressorts pour une densité de compression élevée constante
• „Défibrage optimal avec une différence de régime jusqu’à 50 %

Pour une digestibilité optimale, chaque grain doit être pulvérisé de façon intensive. Les éclateurs de grains à rouleaux OptiMaxx, conçus par KRONE, satisfont pleinement aux exigences des utilisateurs, grâce à leur profil à denture hélicoïdale. Les rouleaux impressionnent par leur grand diamètre de 250 mm et leur largeur de 570 mm.

Le nouvel OptiMaxx 250 conçu pour les BiG X 480/530/580/630 est un éclateur à rouleaux qui offre des performances encore meilleures. Ce nouvel éclateur se caractérise par les propriétés suivantes :

• Rouleau de 250 mm de diamètre dotés d'un effet de cisaillement unique en son genre grâce au profil à denture hélicoïdalede
• Combinaisons d'éclateurs à rouleaux avec un nombre de dents spécial :
  - 105/123 dents pour des longueurs de coupe moyennes à longues
  - 123/144 dents pour des longueurs de hachage courtes à moyennes
• Différentiel de vitesse de rotation de 30 % en standard, en option 40 % ou 50 % pour un défibrage plus intensif et un éclatement exceptionnel des grains
• Option : rouleau en version HD et BusaCLAD technologie de revêtement novatrice
  - Protection exceptionnelle face à l'usure pour des durées de vie maximales, quelles que soient les conditions de récolte
• Mesure de température en option au niveau du palier
  de rouleau avec affichage sur le terminal machine pour
  une sécurité maximale

L'écart des rouleaux peut être modulé depuis la cabine en continu en fonction des conditions de récolte. Le conducteur est informé en permanence du réglage actuel grâce à l'écran.

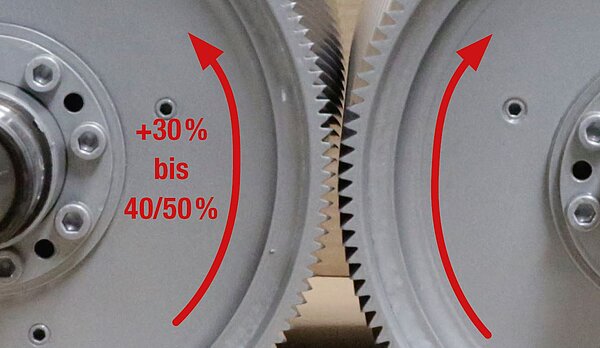

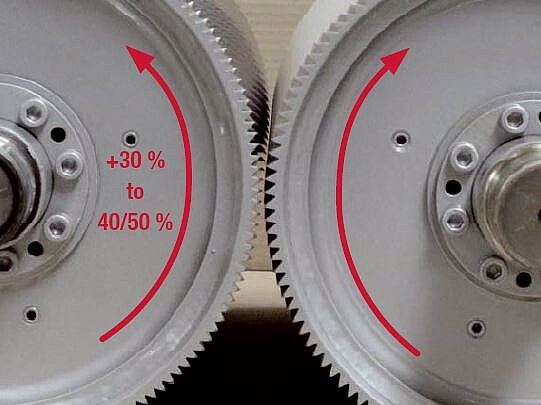

En standard, les deux rouleaux dentés tournent avec une différence de vitesse de 30 %. Elle peut être augmentée pour passer à 40 ou 50 % pour atteindre, par exemple dans la zone de la coupe longitudinale (OptiMaize XL), une pulvérisation complète du grain et un défibrage de la récolte longue.

Les nouveaux éclateurs de grains à rouleaux OptiMaxx sont dotés d'un profil denté incliné à 5 degrés. Il en résulte un effet de cisaillement nettement amélioré et un conditionnement parfait de la récolte. Elle est conditionnée de façon très intensive, que cela soit longitudinalement ou transversalement.

• „ Conversion rapide du canal herbe à l‘éclateur et inversement
• Conversion confortable par le biais d‘une commande par chaîne.
• Conversion en quelques minutes

•  Dépose rapide et simple de l‘éclateur

VariQuick permet de convertir très rapidement
la BiG X pour passer du mode maïs au mode
herbe et inversement. Une commande par
chaîne avec entraînement électrique en option
permet de pivoter simplement l‘éclateur dans
le flux de récolte ou hors du flux. En cas d‘utilisation
prolongée dans l‘herbe, l‘éclateur peut
être pivoté vers le bas et sorti sur le côté.

Si l‘éclateur n‘est pas nécessaire pendant un certain temps, il peut être amené vers le bas par une commande par chaîne, puis déposé.

Grâce à la commande par chaîne, l‘éclateur est sorti du flux de récolte et se situe sur une position de parking. Permettant ainsi un travail rapide avec le canal herbe dans le fourrage préfané.

Dans cette position, l‘éclateur est dans le flux de récolte. L‘éclateur peut donc pulvériser de façon intensive les grains de maïs ou de céréales, afin de mieux préparer les substances nutritives.

Après la mise en place sans outil des roulettes de manutention, l‘éclateur pivoté vers le bas peut être extrait sur le côté et déplacé jusqu‘au lieu de stockage.

Une commande par chaîne et une manivelle, ou en option un moteur électrique (comme illustré), permet de passer rapidement du canal herbe à l‘éclateur ou inversement. Ainsi la BiG X travaille de façon flexible dans le maïs/ l‘herbe ou l‘ensilage de céréales immatures.

• Puissance continue même avec une alimentation irrégulière de la récolte
• „Régularité de fonctionnement élevée, même sur des andains irréguliers
• „Débit élevé
• „Qualité de hachage exceptionnelle
• „Confort de travail parfait

Avec les parois montées sur ressorts sous le rotor et derrière la soufflerie, VariStream assure un travail continu sans risque de bourrage, même avec une alimentation irrégulière de la récolte. L’ensileuse est ainsi mieux mise à profit sur sa plage limite et consomme moins de carburant par heure.

La paroi arrière de la soufflerie montée sur ressorts permet d’obtenir, quelles que soient les conditions d’utilisation, une portée de projection maximale et de charger avec précision la remorque de transport.

Le fond de rotor monté sur ressorts est relié dans sa partie avant avec l’enclume du contre-couteau. Lors du réglage du contre-couteau, l’écart entre le fond de rotor et les couteaux reste constant. La qualité de hachage n’est pas modifiée, même si le fond de rotor s’efface lorsque l’alimentation de la récolte est irrégulière.

Quel est le conducteur d'ensileuse qui n'en a pas fait l'expérience ? Des amas en andains irréguliers nécessitent une concentration supérieure, réduisent le rendement et peuvent provoquer des bourrages dans la goulotte. Le fond de rotor et la paroi arrière de la soufflerie, tous deux montés sur ressorts permettent, en cas de passage soudain de volumes de récolte importants, une augmentation rapide de la capacité du canal de flux de récolte. La section flexible du canal contribue à réduire la sollicitation du moteur du rotor. L’ensileuse fonctionne avec une régularité plus soutenue et fournit un rendement supérieur.

• Portée de projection réglable depuis la cabine en option
• „Jet de récolte concentré, même avec une portée importante
• „Puissance absorbée moindre, en adéquation avec la portée décroissante
• „Remplissage de la remorque de transport précis et sans pertes

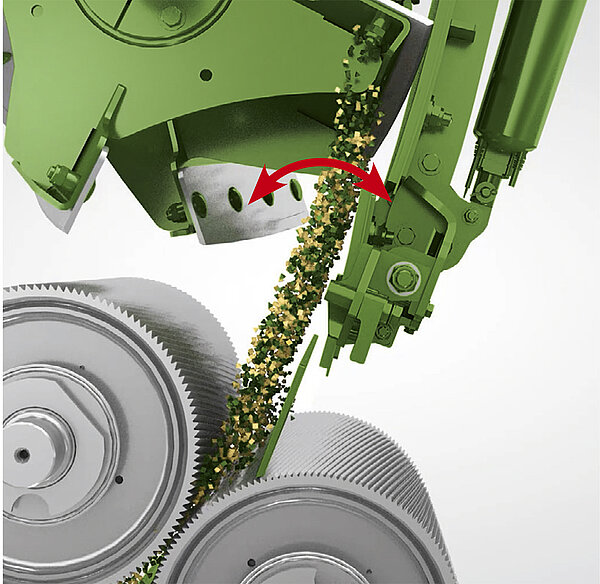

La portée de projection peut être réglée confortablement depuis la cabine par le biais d’une trappe pivotante dans la base de la paroi arrière de la soufflerie, pour s’adapter rapidement aux remorques. Comme la soufflerie requiert moins de puissance lorsque la portée de projection est moindre, la puissance moteur ainsi économisée est à la disposition du rotor et augmente le rendement.

Le réglage en continu de la trappe pivotante dans la paroi arrière de la soufflerie est réalisé par un servomoteur électrique.

L'utilisation complémentaire du réglage de portée de projection dans l’accoudoir offre un confort maximal.

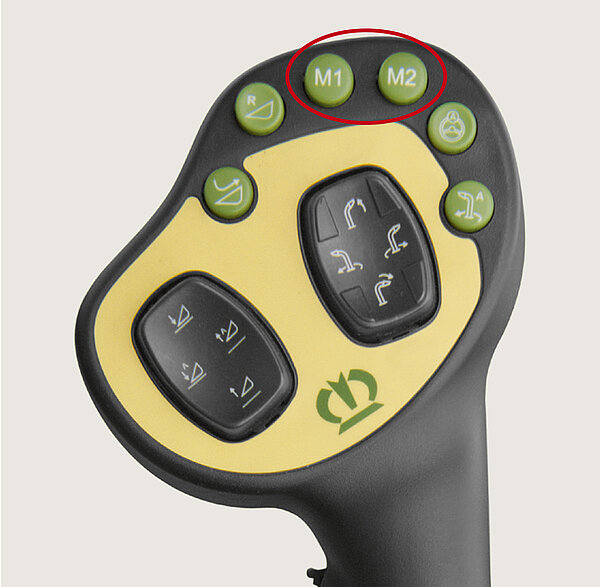

Les touches du levier multifonction permettent l’utilisation rapide et simple du réglage de portée de projection.

Le réglage de la portée de projection est réalisé par le biais de la trappe pivotante dans la paroi arrière de la soufflerie. Pour la portée de projection courte, la trappe est pivotée hors du flux de récolte. La récolte a moins de contact avec la soufflerie. Pour la portée de projection longue, la trappe est pivotée dans le flux de récolte. La récolte a plus de contact avec la soufflerie.

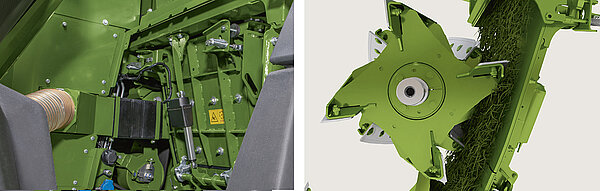

La forme des pales d‘éjection est conçue de façon à ce que le flux de récolte soit guidé au centre avec une puissance de projection importante.

Pour charger les remorques derrière la machine, il faut que le flux de récolte quitte la goulotte à une vitesse élevée. La distance importante au-dessus du tracteur jusqu’à la paroi arrière de la remorque nécessite un jet puissant.

Avec une faible portée de projection et un déplacement parallèle des remorques , le jet de récolte utilisé peut quitter la goulotte avec une faible vitesse. Grâce au jet « plus faible», des réserves de puissance sont disponibles ; elles peuvent être utilisées pour une puissance de hachage supérieure.

• Pose et dépose confortables
• „Sécurité maximale
• „Temps d’équipement minimes
• „Attelage compact

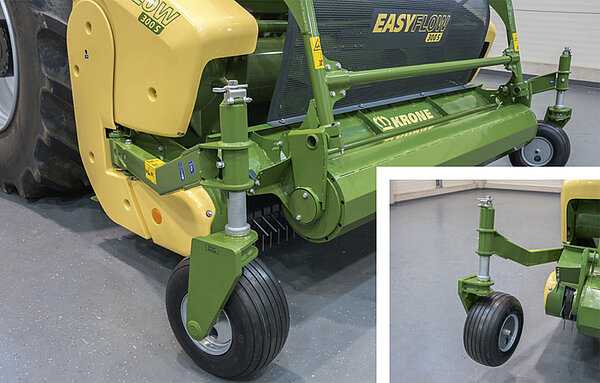

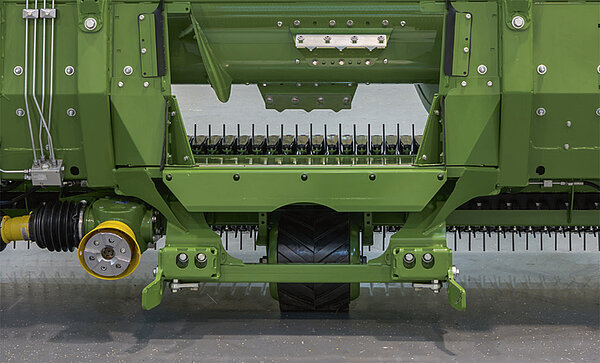

Le système d’attelage rapide de la BiG X permet un attelage et un dételage rapides, faciles et sûrs des têtes de récolte depuis la cabine. Que cela soit pour les modifications, pour les déplacements routiers ou pour les changements de récoltes, le coupleur rapide minimise les temps d’arrêts, il reste donc plus de temps pour le chantier.

Le coupleur rapide, commandé par ressort en option, assure un couplage sûr et simple de l’entraînement d’outil frontal. La chaîne cinématique est automatiquement verrouillée. L’entraînement performant est conçu pour les sollicitations les plus élevées.

Le verrouillage de l’outil frontal est assuré par un axe sur le longeron inférieur du châssis support. Des axes de verrouillage hydrauliques en option sont pilotés depuis la cabine et augmentent le confort d’utilisation.

L’arceau porté par les galets de guidage permet l’oscillation latérale des têtes de récolte. La course oscillante importante et l’attelage et le dételage faciles des têtes de récolte sont convaincants.

Pour l’attelage, les deux galets de guidage du châssis support de la BiG X s’engagent sous l’arceau de la tête de récolte.

Les vérins hydrauliques latéraux sur le support inférieur monté oscillant permettent un suivi actif de l’outil frontal en fonction des inégalités du terrain. Les vérins hydrauliques sont commutés en pression nulle pour assurer une oscillation libre.

Le robuste châssis support avec les galets de guidage supérieurs et le longeron support inférieur avec axe de verrouillage hydraulique en option facilitent l’attelage et le dételage des têtes de récolte et leur confèrent un guidage sûr.

• Rendement supérieur, fonctionnement régulier, usure moindre
• Réglage en continu du régime depuis la cabine du tracteur
• „Adaptation automatique du régime en fonction de la vitesse d’avancement
• „Coupleur rapide avec arceau pour atteler et dételer facilement et assurer un suivi parfait des inégalités du terrain „

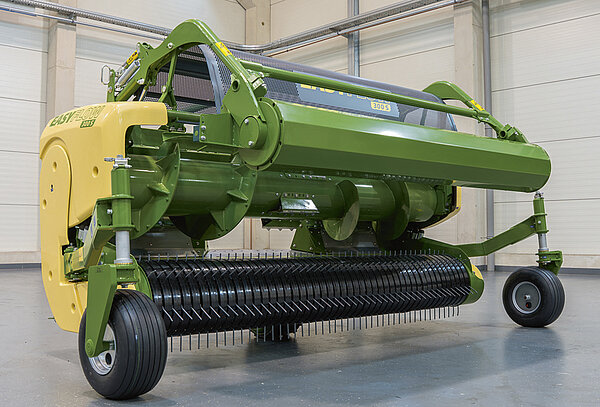

• Six rangées de dents en forme de W

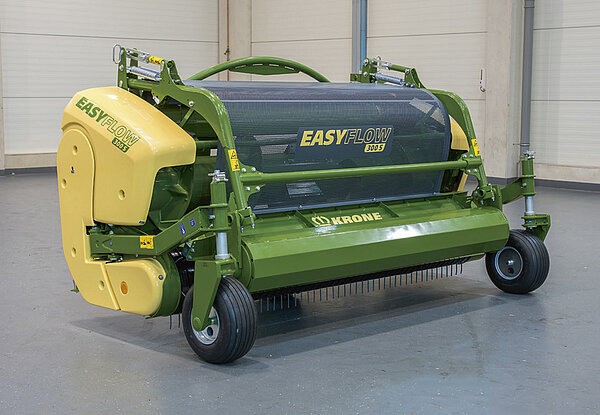

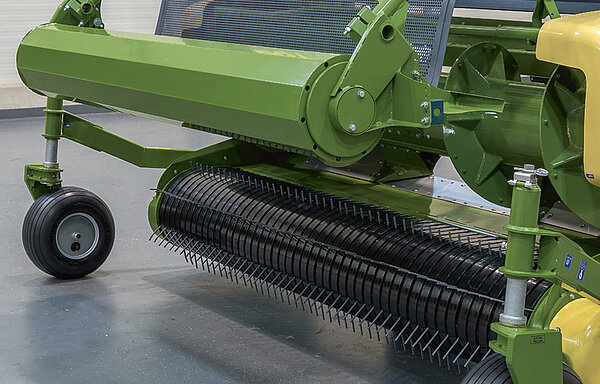

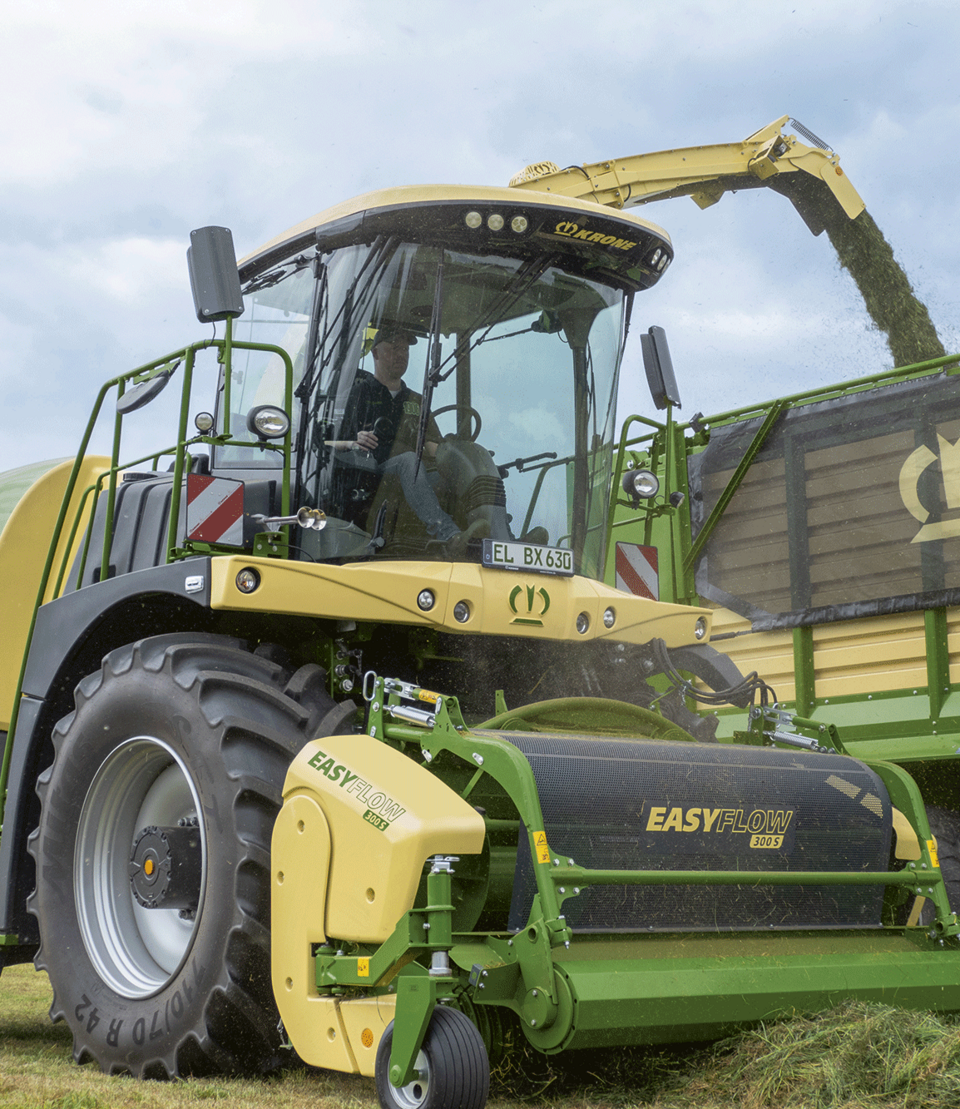

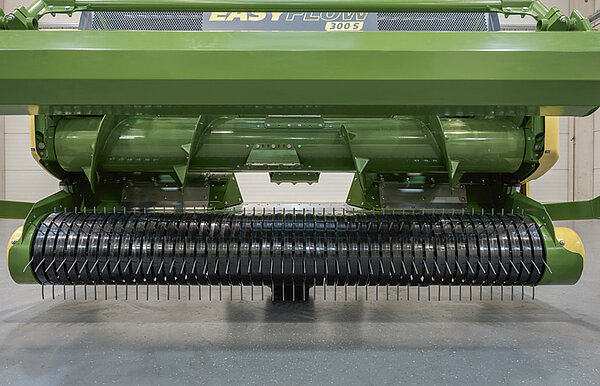

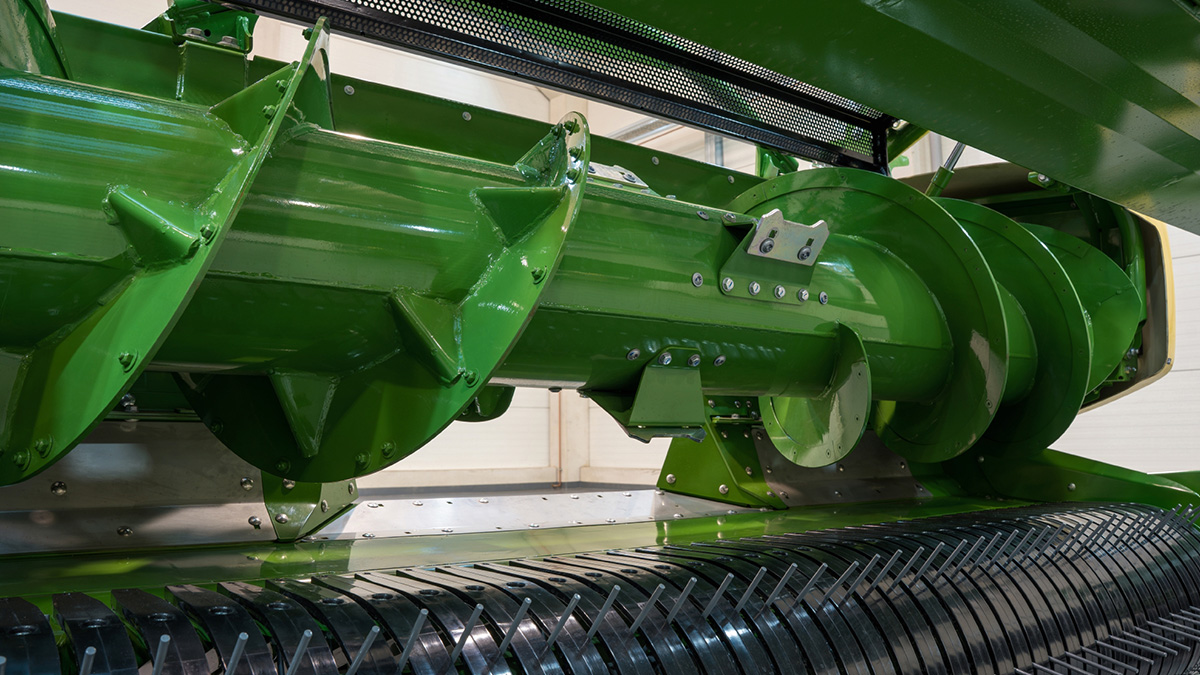

Les pick-ups sans came de guidage EasyFlow 300 S et 380 S KRONE n’intègrent aucun galet ni aucune came de guidage. Comparé aux pick-ups conventionnels, EasyFlow intègre jusqu’à 58% de pièces mobiles en moins et impressionne par sa régularité de fonctionnement maximale, sa faible usure ainsi que ses frais de maintenance et d’entretien moindres. Avec un régime supérieur d’environ 30 %, l’EasyFlow ramasse proprement et son rendement est supérieur.

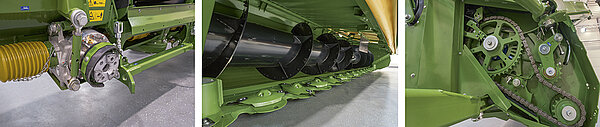

Les entraînements latéraux du pick-up et de la vis sans fin transversale sont robustes et résistent aux sollicitations les plus élevées. Des limiteurs de couple automatiques protègent les entraînements.

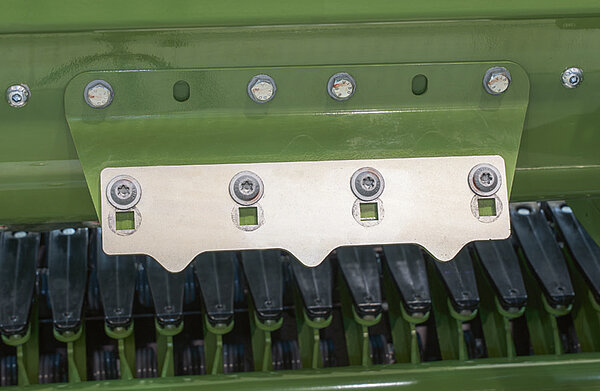

L’agressivité des tôles déflectrices crantées est réglable sur deux positions. L’équipement est optimal.

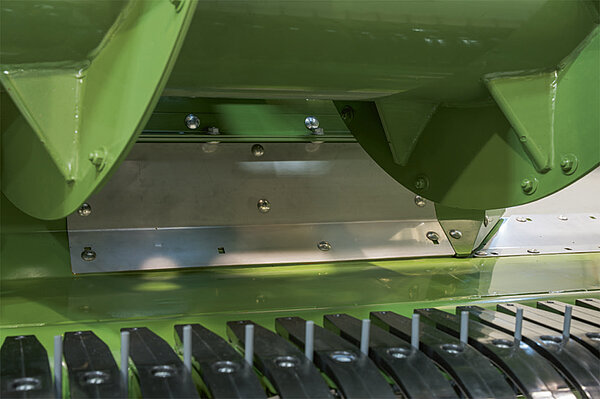

Des tôles d’usure supplémentaires amovibles en hardox augmentent la durée de vie de l’auget dans la zone d’alimentation. L’hardox est extrêmement résistant à l’usure et impressionne sur les chantiers les plus difficiles.

La vis sans fin d’alimentation largement dimensionnée avec un diamètre extérieur de 600 mm réalise un travail exemplaire, même dans la récolte compacte, présentant des surlongueurs.

En fonction de la largeur de travail, une ou deux roues de jauges arrières optimisent le suivi des inégalités du terrain. Les roues de jauges sont réglables en hauteur.

Pour les déplacements routiers, les roues de jauges latérales, réglables en hauteur, peuvent être pivotées hydrauliquement vers l’intérieur depuis la cabine.

Le réglage en hauteur en continu et la suspension réglable par ressorts du rouleau tasse-andain permettent une adaptation en fonction des différentes épaisseurs d'andains et garantissent un fonctionnement continu.

EasyFlow est équipé de série d’un rouleau tasse-andain grand volume, réglable. Ainsi le flux de récolte homogène est assuré, même en déplacements rapides.

Les dents doubles positionnées sur six rangées assurent une absorption homogène de la récolte pour une sollicitation minimale et une faible puissance absorbée. Le pick-up travaille proprement et assure un flux de récolte continu, même en cas d'amas dans l’andain, ainsi qu’une qualité de hachage exceptionnelle.

Avec une largeur de travail de 3,00 m ou de 3,80 m et six rangées de dents en forme de W, les pick -ups KRONE EasyFlow 300 S et 380 S sans came de guidage sont extrêmement performants et ne laissent rien au sol. En fonction de l’épaisseur de l’andain et de la cadence de travail, vous pouvez faire varier en continu le régime de l’EasyFlow depuis la cabine. Avec le réglage automatique, l’adaptation se fait en fonction de la vitesse d’avancement, sans intervention du conducteur. Le support à arceau tubulaire permet une plage oscillante importante et un attelage et dételage faciles de la tête de récolte.

Lors de l’inversion, la vis sans fin d’alimentation transversale et le rouleau tasse-andain se relèvent automatiquement. Les corps étrangers localisés par le détecteur de métal peuvent être retirés facilement. Dès que l’ensileuse reprend sa progression, le rouleau tasse-andain et la vis sans fin reviennent automatiquement sur leur position de travail.

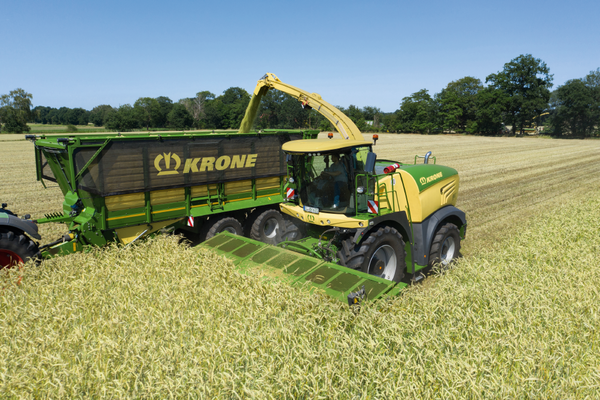

• Mécanismes directs de coupe avec largeur de travail de 6,20 m ou 7,10 m
• Débit important, faible puissance nécessaire
• Technique de faucheuses EasyCut KRONE qui a fait ses preuves dans le monde entier
• KRONE SafeCut Protection des disques de coupe unique en son genre
• Puissante vis d’alimentation avec tôles d’usure amovibles en hardox

Basée sur la technique éprouvée du lamier EasyCut KRONE, la BiG X est en mesure avec le mécanisme de coupe directe XDisc de faucher et de hacher, en un seul passage, les plantes entières. SmartCut assure un rendement élevé et une qualité de coupe exceptionnelle, SafeCut empêche les dommages dus aux corps étrangers.

Le verrouillage rapide des couteaux est une obligation pour de nombreux utilisateurs. Les couteaux sont facilement et rapidement remplacés sur le chantier.

Comme les assiettes tournent vers l’arrière, mais également vers l’avant dans le sens opposé au sens d’avancement, le chevauchement des trajectoires de couteaux doit être parfait pour obtenir une coupe propre. C’est pourquoi le chevauchement des couteaux est plus important entre les assiettes qui ont une rotation divergente – l’idéal pour une coupe sans bandes. L’écart important entre les assiettes qui tournent vers l’arrière favorise l’écoulement des volumes de fourrage importants.

Au lieu de répercuter intégralement l’impact sur les pignons du lamier, les goupilles de serrage creuses dans l’arbre de pignons d’entraînement se cisaillent en cas de forte collision. L’arbre de pignons continue à tourner et amène l’assiette vers le haut sur son filetage. Comme la position se modifie, l’assiette quitte la zone dangereuse et se positionne au-dessus de la trajectoire des couteaux des assiettes voisines, elle n’est pas perdue. SafeCut évite les dommages sur l’entraînement par pignons et sur les assiettes voisines. Le remplacement des goupilles de serrage creuses est réalisé en quelques minutes et les coûts sont minimes.

Chacun en a fait l’expérience, les collisions peuvent provoquer des dégâts et des frais de réparation. Avec Safe-Cut, KRONE offre un maximum de sécurité. La protection des assiettes face aux corps étrangers est unique en son genre. SafeCut fait partie de l’équipement standard sur XDisc.

XDisc KRONE est le spécialiste de l’ensilage de plantes entières et peut donc être utilisé de façon polyvalente. XDisc assure une récolte sans pertes et impressionne par sa coupe propre. Avec sa vis d’alimentation géante de 900 mm de diamètre, la BiG X est ultra performante et peut absorber sans problème, même les récoltes longues et cassantes.

La pose et la dépose de l’XDisc est simple et rapide. L’ensileuse amène les galets de l’accouplement rapide sous le cadre tubulaire de XDisc. L’accouplement rapide en option, commandé par ressort pour l’entraînement et le verrouillage hydraulique en option augmentent le confort.

La puissante vis sans fin d’alimentation avec son énorme diamètre de 900 mm travaille sans problème, même dans les cultures compactes et hautes. Elle est logée oscillante et son sens de rotation peut s'inverser facilement. Les spires sont dotées de tôles d‘usure amovibles en hardox.

• „ Largeur de travail 7,10 m pour encore plus de débit
• Coupe propre grâce à la technique de faucheuses EasyCut
• En option : couteau latéral que l'on fait pivoter en tout confort depuis la cabine
• En option : rouleau tasse andain pour un flux homogène du fourrage
• En option : châssis de transport intégré pour des délais de changement d'équipement moindres

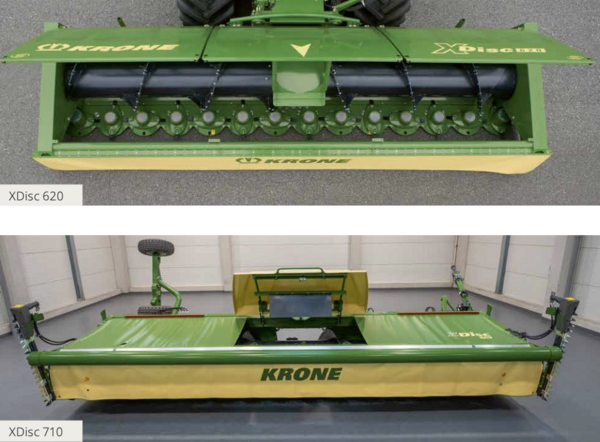

Le KRONE
XDisc 710, un mécanisme direct de coupe
avec une largeur de travail de plus de 7 m et un
châssis de transport intégré en option, pose de
nouveaux jalons en matière de débit et de confort.
La vis d'alimentation de 900 mm de diamètre est
réglable sur trois hauteurs de base, pour un rendement
optimal. Des couteaux latéraux sont disponibles
en option, qui se laissent pivoter en tout
confort depuis la cabine.rs.

En option, le XDisc 710 peut être équipé de couteaux latéraux qui peuvent être montés et descendus hydrauliquement, indépendamment l'un de l'autre, en tout confort depuis la cabine de la ramasseuse-hacheuse. Cette fonction aussi novatrice qu'unique apporte un avantage énorme : en cas d'utilisation efficace de la largeur de travail maximale, les pertes de récolte dues à des épis qui dépassent sur le côté ou des parties de culture qui grimpent sur les bords lorsque le couteau n'est pas monté activement sont évitées.

Pour garantir un flux continu du fourrage, même dans les récoltes hautes et compactes, il est possible d'équiper le XDisc 710 d'un rouleau tasse andain en option. Celui-ci assure un flux homogène du fourrage pour prévenir les bourrages et permet de travailler parfaitement même dans des conditions extrêmes.

Comme il n'est pas nécessaire de trouver un endroit où déposer la remorque de transport, les manoeuvres compliquées avant de débuter la récolte sont supprimées. Grâce à l'essieu simple pivotant à droite à côté de l'adaptation de l'accessoire avant et d'un timon pliable avec pied d'appui sur la face avant gauche, le XDisc 710 est simple à utiliser. Les deux parties du châssis disparaissent derrière l'accessoire avant pendant l'utilisation dans le champ grâce au pivotement hydraulique du timon et de l'essieu, la zone de travail étant ainsi dégagée

Pour le transport sur la voie publique, on rentre le châssis sous le mécanisme direct de coupe alors que le timon est placé hydrauliquement à côté. Après l'avoir plié, on l'accroche à l'attelage de la ramasseuse-hacheuse. Le châssis de transport intégré remplace l'actuelle remorque de transport nécessaire en complément et facilite donc largement le changement de champ. Grâce à la conception novatrice, le mécanisme direct de coupe se transporte comme unité autonome de manière sûre et légalement conforme avec unité d'éclairage intégrée sur la route.

La chaîne d'entraînement de la vis d'alimentation profite d'une lubrification active, ce qui contribue à une maintenance à moindres efforts du mécanisme direct de coupe et à une augmentation de la durée de vie de la chaîne d'entraînement.

Pour une coupe propre dans toutes les conditions, la pression d'appui se règle en continu depuis la cabine de la ramasseuse- hacheuse. L'adaptation de la hauteur de coupe est très simple, sans aucun outil grâce au patin central réglable. S'il faut corriger l'angle de coupe, c'est faisable par une configuration de perçage à trois réglages sur le logement de l'arceau.

Le KRONE XDisc 710 n'impressionne pas seulement pour sa puissance, mais aussi pour son excellente accessibilité et sa maintenance simplifiée. Pour le changement de couteaux, il suffit de relever le tablier de protection et de remplacer les couteaux grâce à la fermeture rapide. Le coffre des couteaux en série permet de prélever les couteaux rapidement et simplement. Par ailleurs, le capot du milieu se pivote légèrement vers le haut pour laisser l'accès aux rouleaux d'engagement.

La vis d‘alimentation largement dimensionnée avec un diamètre de 900 mm est conçue pour un débit élevé. Sa vitesse de rotation se règle sur trois niveaux pour la vitesse d'engagement de la ramasseuse-hacheuse, en fonction de la longueur de coupe de la matière à faucher. Sans oublier que la hauteur de base de la vis d'alimentation aussi est réglable sur trois niveaux manuellement à l'aide de l'excentrique pour ouvrir le passage nécessaire à la matière récoltée. En complément, la vis d'alimentation mobile peut facilement s'écarter vers le haut en présence de cultures très compactes.

Le XDisc 710 performant séduit par sa robustesse exceptionnelle, son énorme efficacité et son large débit. Deux mancherons de fauchage reliés entre eux de manière rigide sont entraînés par des arbres de transmission et des transmissions en angle, depuis une transmission d'entrée centrale. Ainsi, la coupe reste homogène même à fort débit, une qualité indispensable à une excellente qualité de hachage. La barre d'entraînement est spécialement conçue pour des puissances d'entrée élevées et peut donc se passer d'un accouplement de surcharge. La vis d'alimentation est protégée par un accouplement à cliquet en étoile intégré dans la boîte de vitesses et entraînée par un entraînement de chaîne à lubrification active, ce qui assure une longue durée de vie.

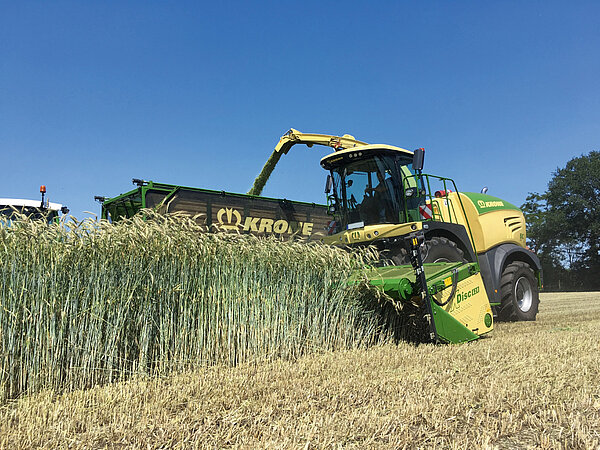

Le mécanisme direct de coupe KRONE XDisc 710 pose de nouveaux jalons en matière de performance avec son impressionnante largeur de travail de 7,10 m. Grâce à une coupe précise et un flux parfait du fourrage, il s'agit d'une solution extrêmement efficace pour récolter les plantes dites énergétiques. Avec son châssis de transport intégré, il permet aussi de changer rapidement et simplement de lieu d'utilisation, avec à la clé un gain d'efficacité.

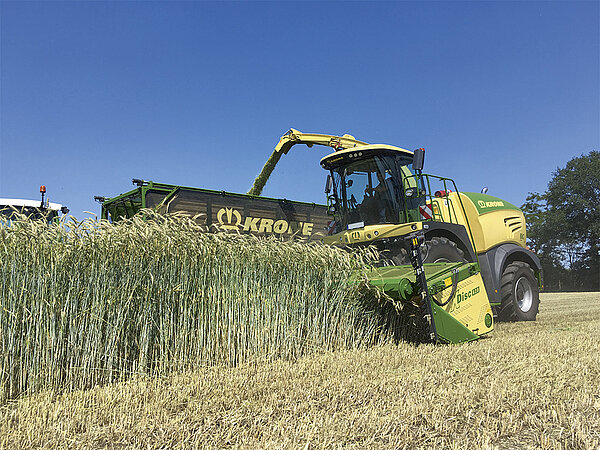

Une récolte sans pertes : KRONE XDisc est une barre de coupe directe dont l’utilisation est polyvalente ; elle permet de récolter proprement et sans pertes les ensilages de plantes entières. L’énorme puissance de la vis sans fin d’alimentation de 900 mm de diamètre de la XDisc 620 travaille sans problème, même sur les récoltes hautes et denses.

Déplacements routiers sûrs et rapides : Pour les déplacements routiers, la barre de coupe directe est déposée rapidement et facilement sur une remorque de transport spécialement conçue. Le système de freinage intégré garantit la sécurité de l’attelage.

Pose et dépose rapides : La pose et la dépose de XDisc est très simple et rapide. Pour l’attelage, les deux galets de guidage de l’alimentation de la BiG X s’insèrent sous l’arceau de la tête de récolte. Des coupleurs rapides commandés par ressort pour l’entraînement et le verrouillage hydraulique sont disponibles en option.

Entraînement : L’entraînement du lamier se fait par un boîtier renvoi d’angle, celui de la vis sans fin par une chaîne. Comme le lamier est doté d’une roue libre, les assiettes peuvent continuer à tourner. En cas d’arrêt, elles ne s’arrêtent pas brusquement. La vis sans fin est protégée en cas de sollicitations excessives par une sécurité à cames.

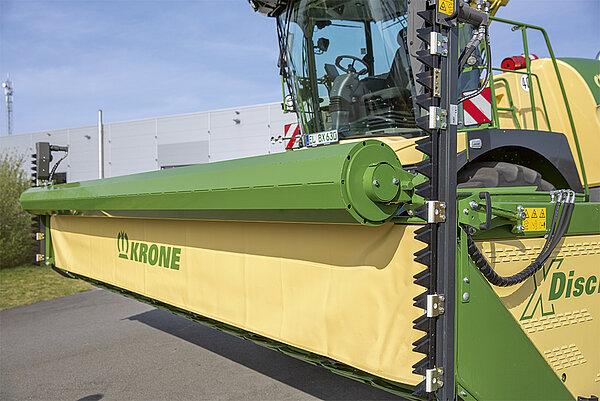

Scies latérales : La barre de coupe directe peut être équipée sur demande de scies latérales. Les scies positionnées à gauche et à droite de la barre de coupe sont entraînées hydrauliquement. Cette coupe nette permet de récolter sans pertes, même les récoltes fortement emmêlées, telles que vesces-seigle ou les mélanges d’ensilages de plantes entières.

Débit maximal : La vis d’alimentation géante de 900 mm de diamètre permet des débits énormément élevés. Elle est logée oscillante et peut s’inverser. Les spires sont dotées de tôles d’usure amovibles en Hardox.

Sans conséquence : Grâce à SafeCut, l’assiette sur laquelle un corps étranger est entré en collision n’est pas en contact avec les couteaux des assiettes voisines et les dommages sur l’entraînement par pignon droit sont ainsi évités. SafeCut fait partie de l’équipement standard sur XDisc.

Changement de couteaux en un clin d’oeil : Le verrouillage rapide des couteaux est une obligation pour de nombreux utilisateurs. Les couteaux sont ainsi remplacés facilement et rapidement sur le chantier.

Sécurité avec SafeCut : En cas de choc bref avec des corps étrangers, une goupille creuse dans l’arbre de pignons d’entraînement se cisaille ; l’assiette concernée tourne vers le haut sur le filetage hors de la zone à risque. L’assiette n’est pas perdue et reste sur le lamier.

Faucher sans bande avec SmartCut : Les assiettes tournent à la fois vers l’arrière, mais aussi vers l’avant dans le sens opposé au sens d’avancement. Pour un fauchage propre, il faut donc que le chevauchement des trajectoires des couteaux soit correct. Entre les assiettes dont la rotation est divergente, le chevauchement des couteaux est donc plus important et assure un fauchage sans bande. Par ailleurs, l’écart plus important des couteaux qui tournent vers l’arrière favorise le flux de volumes importants de fourrage.

• „Accessoires avant pour le maïs à rangs variables en largeurs de travail de 6 m à 9 m
• Qualité de hachage exceptionnelle
  avec des taux de surlongueurs minimes, grâce à
  une alimentation longitudinale des pieds de maïs
  „ Structure simple
  et faible puissance absorbée
  „ Entraînement central
  „ Chariot de transport supplémentaire en option
  sur l'EasyCollect en deux éléments pour une sécurité
  maximale sur route

L’EasyCollect à rangs variables peut être utilisé de façon polyvalente et impressionne par l’alimentation de la récolte dans le sens longitudinal avec une qualité de hachage exceptionnelle ; en effet les surlongueurs ne sont pas souhaitables, que cela soit pour l’alimentation ou pour les installations biogaz. Le principe du collecteur, unique en son genre, a fait ses preuves dans le monde entier et permet des coûts de travail réduits.

La largeur de passage sur l‘EasyCollect est harmonisée en fonction de la largeur des rotors et garantit un débit maximal pour une qualité de hachage parfaite. Le flux de fourrage rectiligne et la grande section d‘ouverture garantissent un flux de récolte précis et optimal.

En cas d‘utilisation de l‘Autopilot, les palpeurs logés sur la pointe centrale du bec détectent la distance entre les rangs de maïs. Le guidage de la BiG X est ensuite automatique le long du rang de maïs. Le travail du chauffeur est nettement plus facile.

La hauteur du diviseur peut être adaptée hydrauliquement en fonction des différentes hauteurs de plantes. Ainsi ces plantes sont guidées dans la zone supérieure par les arceaux tubulaires lors de leur entrée dans la chambre d'alimentation.

Les capteurs latéraux de distance de l‘EasyCollect assurent une hauteur de chaumes toujours identique sur les terrains vallonnés. Grâce aux capteurs de distance, l‘EasyCollect s‘adapte à la hauteur de travail définie transversalement, mais aussi longitudinalement par rapport au sens d‘avancement.

EasyCollect travaille dans n’importe quelle situation. Même les rangs individuels de maïs sont absorbés proprement par l‘EasyCollect, acheminés vers le centre et amenés au rotor. L’alimentation bien ordonnée et longitudinale des plantes assure une qualité de hachage optimale.

L‘EasyCollect impressionne par sa structure modulaire simple avec ses collecteurs à rotation continue. Le résultat: un poids mort nettement réduit, des temps et des frais de maintenance très faibles, une longévité élevée.

Pour les têtes de récolte maïs en deux éléments, KRONE propose un chariot de transport supplémentaire en option ; il réduit la sollicitation sur l'essieu avant de l'ensileuse et garantit ainsi des déplacements routiers encore plus confortables et sûrs. Pour l'attelage et le dételage, le chariot de transport est verrouillé et déverrouillé confortablement depuis la cabine.

L‘entraînement central par accouplements automatiques sur les arbres d‘entraînement transmet l‘intégralité de la puissance sur les collecteurs repliables.

La structure simple des becs en deux éléments est convaincante. La faible largeur au transport, la forme étroite et la bonne visibilité assurent la sécurité au transport.

Les plants de maïs sont coupées comme avec des ciseaux par des contre-sections fixes et des sections mobiles. Les sections faciles à remplacer s‘affûtent d‘elles-mêmes.

Avec des largeurs de travail de 6 m à 9 m, les BiG X 480, 530, 580 et 630 peuvent être équipées d'accessoires avant en deux ou trois éléments à rangs variables pour hacher le maïs. Les collecteurs à rotation continue transportent les plantes coupées vers le centre où elles sont amenées à l’alimentation dans le sens longitudinal. L’idéal pour une qualité de hachage optimale et un nombre minime de surlongueurs.

• Bec avec différentes largeurs de travail de 6 m, 7,50 m et 9 m
• „Disques rotatifs à pointes en faucille pour les récoltes à rangs variables
• „Principe collecteur avec séparation de la coupe et de l’alimentation
• „Coupe libre limitant les vibrations pour empêcher les pertes d’épis
• „Régime variable pour adapter la fréquence de coupe en fonction des conditions de récolte

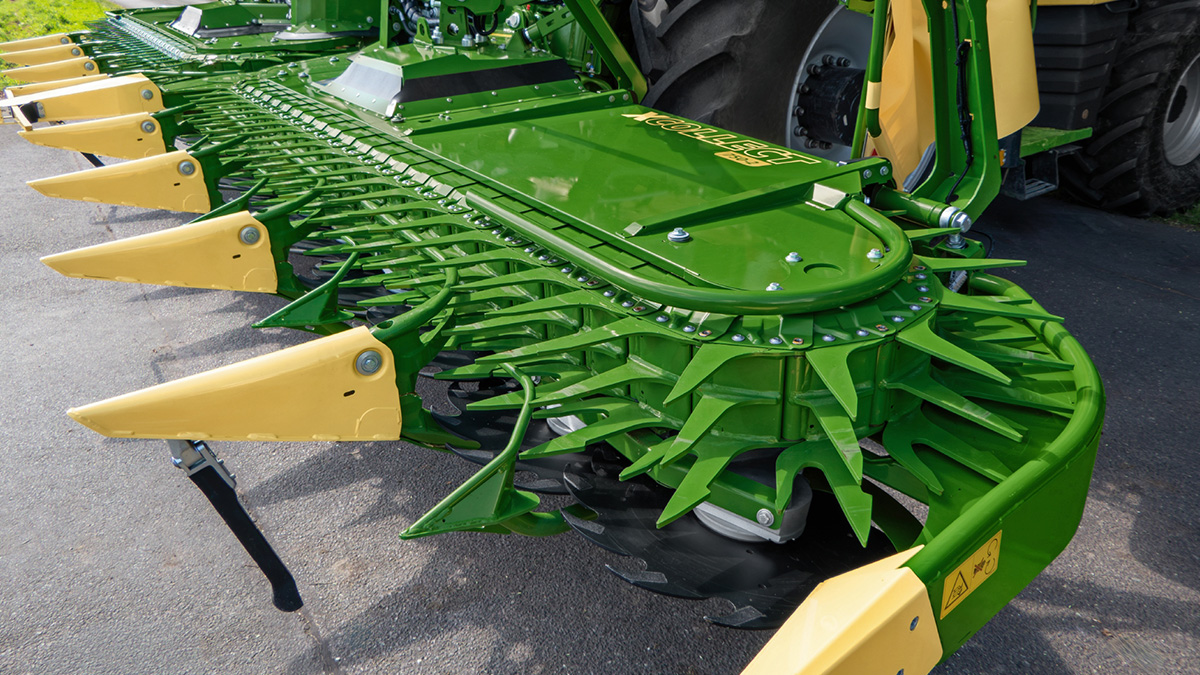

Comme alternative aux modèles EasyCollect éprouvés de longue date, KRONE propose désormais aussi une nouvelle tête de récolte de la gamme XCollect. Sur ces unités, la coupe et l’alimentation de la récolte sont indépendantes l’une de l’autre et se font en deux procédés. KRONE réagit ainsi aux différentes exigences et conditions de récolte dans le monde.

Les disques à pointes en faucille à rotation rapide permettent de couper les plantes et de défibrer les chaumes de façon intensive. Cela favorise la décomposition optimale des chaumes.

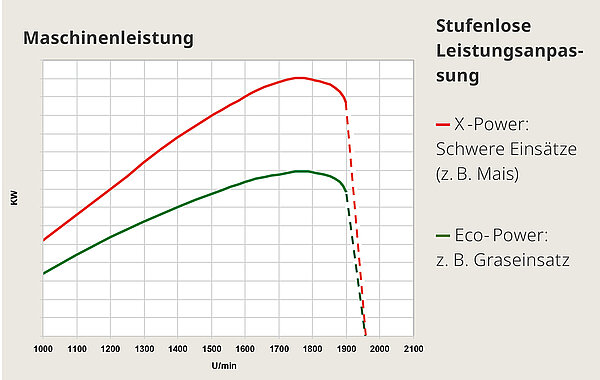

BiG X 580 et 630 PowerSplit : Avec PowerSplit, la puissance permanente du moteur est automatiquement adaptée en fonction des conditions d’utilisation. EcoPower est utilisé là où une faible puissance machine suffit. X Power fournit une puissance maximale pour les travaux difficiles. Ce système vous permet une flexibilité et une réduction de la consommation de carburant.

Les disques rotatifs à pointes en faucille sont à l’horizontale ; durant la coupe les plantes sont donc directement sur les disques à pointes en faucille. La coupe limitant les vibrations évite les pertes au niveau des épis.

BiG X 580 et 630 PowerSplit : Avec PowerSplit, la puissance permanente du moteur est automatiquement adaptée en fonction des conditions d’utilisation. EcoPower est utilisé là où une faible puissance machine suffit. X Power fournit une puissance maximale pour les travaux difficiles. Ce système vous permet une flexibilité et une réduction de la consommation de carburant.

Les mécanismes de coupe XCollect en 3 éléments se replient latéralement pour les déplacements routiers. De ce fait la largeur au transport sur l’XCollect 600-3 et 750-3 est de 3 m, et sur l’XCollect 900-3 de 3,29 m. Le repliage et dépliage sont encore plus rapides grâce à l’hydraulique optimisée.

L’entraînement des disques à pointes en faucille est protégé des surcharges par des limiteurs à cames en étoile. La surveillance du régime des disques (par paires) informe le conducteur en cas de surcharge par un affichage sur le terminal machine. Une sécurité supplémentaire des différents disques est assurée par les disques de friction.

Trois patins (au centre et à l’extérieur) permettent au bec de suivre de façon optimale la surface du sol. La récolte est toujours optimale même sur les terrains vallonés.

Le principe collecteur éprouvé génère une alimentation longitudinale bien alignée des tiges de maïs dans le rotor, pour un hachage d'une précision absolue et un taux de surlongueurs nettement réduit. La qualité de hachage est assurée en permanence grâce à l'ajustement de la vitesse du collecteur, équipé en standard.

KRONE offre en option une solution géniale avec la protection frontale intégrée dans la tête de récolte. Cette protection se met en place automatiquement en appuyant sur un bouton en changeant de position (champ – route), simultanément au dépliage ou repliage de la tête de récolte, sans que le conducteur ait à descendre de la cabine. C’est non seulement très confortable, mais cela réduit également les temps d’équipement au profit de la productivité.

Un boiter de commutation dans la chaîne cinématique permet d’adapter le régime des disques et donc la fréquence de coupe en fonction de la récolte et des conditions de récolte.

Les disques à pointes en faucille à rotation rapide coupent le maïs. Chaque disque à pointes en faucille est fixé au centre au moyen d’une vis sur la chaîne cinématique. Les collecteurs circulant au-dessus des disques acheminent la récolte jusqu’à la chambre d’alimentation de façon homogène dans le sens longitudinal.

Trois largeurs de travail : Le nouveau bec XCollect est disponible en trois largeurs de travail : 600-3 : 6 m (8 rangs), 750-3 : 7,50 m (10 rangs) et 900-3 : 9 m (12 rangs). Les unités sont en 3 éléments et travaillent comme l’EasyCollect selon le principe du collecteur. Les fonctions de coupe et d’alimentation sont séparées l’une de l’autre sur l’XCollect.

• Moteurs en ligne 6 cylindres MTU
• „Norme antipollution Tier 4 Final / niveau V
• „Puissance permanente maximale du moteur de 490 à 653 CV
• „Rentabilité élevée, fonctionnement régulier

Technique de moteur ultra moderne de la société MTU pour des performances et une rentabilité maximales: avec l’injection Common Rail et l’optimisation du couple, les BiG X impressionnent par leur régularité de fonctionnement, leur faible consommation de carburant pour une efficacité maximale et une maintenance minime. La gestion de puissance novatrice KRONE permet une efficacité maximale pour un débit maximal.

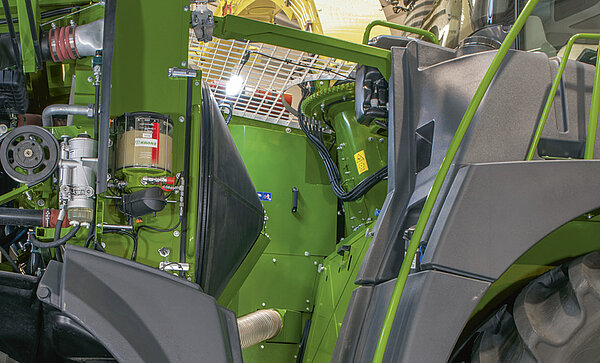

Pour que le refroidissement soit assuré, même avec de la poussière et des reliquats de récolte volatiles, le système de refroidissement est équipé d’un tamis rotatif et d’une aspiration active au-dessus de la soufflerie. L’aspiration active travaille lorsque le rotor fonctionne, le tamis dès que le moteur démarre.

Le moteur monté transversalement, loin vers l’arrière assure une répartition optimale des masses. Le transfert direct des forces sur les composants du flux de récolte assure une rentabilité élevée. L’injection Common Rail permet aux moteurs en ligne MTU de travailler avec une efficacité maximale.

En option, la puissance moteur peut s’adapter en fonction des exigences tout simplement en appuyant sur un bouton : si la puissance intégrale de la BiG X n’est pas nécessaire, PowerSplit permet de travailler de façon économique en mode Eco. S’il faut cependant appeler l’intégralité de la puissance, il suffit de passer en mode X-Power. En fonction du chantier, la machine passe automatiquement et en continu d’un réglage à l’autre. La gestion du régime moteur en option représente une fonctionnalité utile pour augmenter l’efficience et réduire la consommation de carburant.

• Structure simple
• „Transfert direct des forces via une courroie trapézoïdale jumelée ultra robuste
• „Longévité élevée
• „Entraînement séparé de l’alimentation et des têtes de récolte : inversion lorsque le rotor est à l’arrêt
• „Entraînement séparé, fiable des pompes d’entrainement

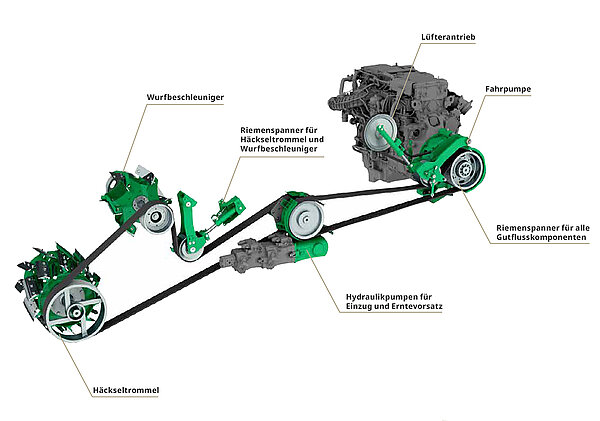

Le montage transversal du moteur permet un entraînement direct de la pompe de translation, du rotor, de la soufflerie et des pompes de la tête de récolte ainsi que de l’alimentation, par le biais de la courroie trapézoïdale jumelée. Un boitier de sortie du moteur n’est pas nécessaire. La connexion de tous les composants du flux de récolte est assurée par un accouplement à courroie.

L’entraînement des composants du flux de fourrage est assuré par deux courroies trapézoïdales jumelées à 6 gorges. Les pompes hydrauliques pour l’entraînement de la tête de récolte et de l’alimentation sont logées au centre du véhicule et peuvent être activées indépendamment des composants du flux de récolte. Cette structure permet une inversion de l’alimentation et de la tête de récolte lorsque le rotor est à l’arrêt. Le frein de rotor intégré dans l’entraînement offre une sécurité maximale.

Une pompe hydraulique directement bridée sur la boîte de vitesses principale assure la transmission en continu de l’ensileuse.

Astucieux: L’entraînement des têtes de récolte et de l’alimentation est assuré par des pompes hydrauliques. Elles sont bridées sur une boîte de vitesses qui est entraînée depuis le moteur par le biais d’une courroie trapézoïdale jumelée ultra robuste. Le concept permet des vitesses réglables en continu de la tête de récolte et de l’alimentation.

• Traction avant de série, 4 roues motrices en option
• „Puissants moteurs de roues Bosch-Rexroth
• „Trois modes de régulation anti-patinage
• „Plage de vitesse en continu de 0 à 40 km/h

L’entraînement par les moteurs de roues offre à la BiG X une productivité supérieure, un taux d’automatisation plus élevé et un confort renforcé. Ce concept d’entraînement réduit les temps de maintenance, crée de l’espace pour un rotor plus grand, plus puissant et positionné plus en arrière.

Les BiG X 480, 530, 580 et 630 peuvent être équipées de pneus jusqu’à 900/60 R 42. Les grands pneus assurent une garde au sol maximale, une pression d’appui au sol minime et un confort d’utilisation maximal.

Pour les chantiers sur les sols mouillés et sensibles à la pression, les BiG X des gammes 480/530/580/630 peuvent être équipées de chenilles. Par rapport à un entraînement de roues courant, les chenilles réduisent les risques de compactage du sol dans des conditions défavorables. Avec une largeur de chenilles de 76 cm, la largeur du véhicule est de 3,00 m.

Avec les pneus 710/70 R 42 et 800/65 R 32, la largeur du véhicule est de 3,00 m. Les déplacements sur routes et chemins étroits se font ainsi en toute sécurité.

Le concept d’entraînement par le biais de moteurs de roues permet un angle de braquage extrême de 50° ; l’idéal pour les virages serrés et les raccords sur les tournières avec un cueilleur maïs huit rangs.

Avec des moteurs de roues avant excentriques, réglables en hauteur, la position de l’unité composée du pick-up, de l’alimentation et du fond de rotor par rapport au canal en aval reste conservée en cas de pose de roues avant plus petites ou plus grandes. De ce fait, le flux de récolte optimal et homogène est toujours garanti.

La suspension indépendante des roues dégage beaucoup de place pour le braquage. Même avec de grands pneus, la BiG X reste extrêmement maniable, même en cas d’inégalités du terrain. La suspension individuelle des roues offre un confort de conduite maximal.

Sous pression : Les ressorts de traction réglables assurent une pression de pressage élevée des rouleaux d’alimentation et une compression forte homogène du matériau récolté pour des résultats de hachage optimaux.

Une technique optimale – un ensilage de qualité exceptionnelle
Sur les ensileuses, les organes d’alimentation sont déterminants pour la qualité du hachage. Les rouleaux d’alimentation ont une fonction bien particulière. Plus la pression est importante et continue sur la récolte, plus la qualité de hachage est élevée. En raison du parcours d’alimentation long et de la pression de pressage élevée des 6 rouleaux d’alimentation de la BiG X, la récolte peut être hachée plus facilement et avec plus de précision. Les rouleaux d’alimentation entraînés hydrauliquement permettent le réglage en continu manuel ou automatique de la longueur de hachage.

Le conducteur choisit le mode de régulation souhaité. Pour protéger la couche herbacée, il choisira en règle générale le mode patinage réduit. Pour hacher le maïs, le choix se porte en général sur un mode de conduite avec un patinage plus important, voire même une régulation anti-patinage désactivée.

Des trains épicycloïdaux Bosch-Rexrothservent d’entraînement de roues. L’avantage est de répartir la charge sur plusieurs pignons satellites. Il est ainsi possible de transmettre des couples élevés avec un mode de construction compact.

La pompe hydraulique bridée sur la boîte de vitesses principale assure une transmission en continu. Grâce à la surveillance individuelle des roues en standard et de la régulation antipatinage, la BiG X maîtrise sans problème les terrains difficiles.

Le concept d’entraînement par le biais des moteurs de roues hydrauliques assure une garde au sol plus élevée, permet la pose d’un tambour hacheur d’un diamètre supérieur et une répartition plus homogène des masses. La fixation amortie des roues arrière assure un confort de conduite maximal.

Les BiG X 480, BiG X 530, BiG X 580 et BiG X 630 peuvent être équipées en option de l’entraînement hydraulique quatre roues motrices par le biais des moteurs de roues. Sur la traction avant, les moteurs de roues de l’essieu arrière sont remplacés par des moyeux de roues. Les deux entraînements sont conçus pour des vitesses de déplacement jusqu’à 40 km/h (en fonction de la réglementation en vigueur).

• Visibilité optimale de nuit : avec pack d’éclairage à LED en option

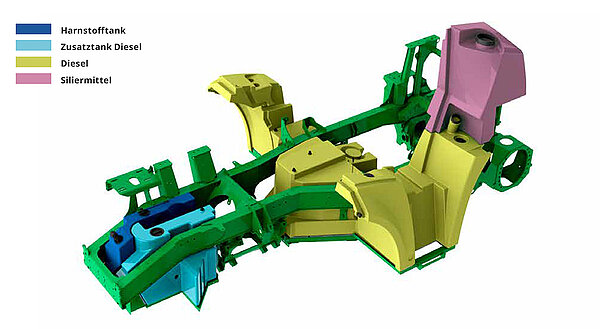

• „Enorme réserve de carburant : jusqu’à 1450 litres de carburant avec un réservoir supplémentaire en option
• „Accessibilité optimale pour les travaux de maintenance

Les longues journées de travail souvent jusque tard dans la nuit nécessitent de l’endurance et de la concentration de la part du conducteur. La BIG X assure une très bonne vision panoramique et un éclairage complet de nuit. Les réservoirs pouvant contenir jusqu’à 1 450 litres de carburant réduisent les longs arrêts pour faire le plein et augmentent la productivité dans le champ. L’accessibilité optimale de tous les modules permet une maintenance et un entretien aisés.

Le gigantesque réservoir de carburant compris dans l’équipement de base contient jusqu’à 1 220 litres. 115 litres d’urée peuvent être embarqués en plus. Ce sont des capacités suffisantes pour de longues journées de travail, sans arrêts nécessaires pour faire le plein. Un réservoir supplémentaire de 230 litres de carburant et un réservoir d’additif d’ensilage de 275 litres sont disponibles en option.

Les BiG X 480, 530, 580 et 630 offrent un dégagement important entre le système de refroidissement et le flux de récolte. La bonne accessibilité facilite les travaux de nettoyage et de maintenance.

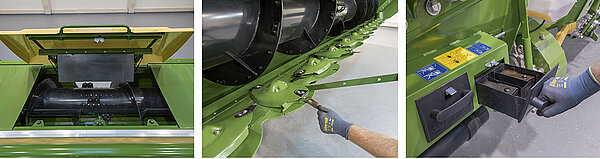

Les capots largement relevés et les ailes arrière enlevées sans outil permettent une très bonne accessibilité de tous les modules. Les éclairages à LED intégrés facilitent les maintenances sur la machine, même lorsque la luminosité est réduite.

La conception fuyante vers le bas offre au conducteur une très bonne visibilité vers l’arrière – l’idéal pour les manoeuvres et pour tourner en bout de champ.

16 phares assurent un éclairage optimal, facilitent le travail et garantissent la sécurité de nuit. Pour améliorer encore la visibilité, un pack d’éclairage à LED est disponible en option.

• Un espace généreux et une climatisation optimale
• „Vitres largement dimensionnées pour une vision panoramique à 360°
• „Confort d’assise, de réglage et de conduite exceptionnel pour les longues journées de travail
• „Terminal utilisateur confortable avec écran couleur et tactile

La cabine Premium a été conçue selon les aspects ergonomiques les plus récents. Généreusement taillée, elle offre beaucoup d’espace, avec un siège supplémentaire, elle est climatisée et absolument fonctionnelle. Le conducteur s’y sent bien, il a toutes les fonctions dans son champ de vision et à portée de mains.

En standard, la BiG X est équipée d’un terminal avec écran couleurs tactile de 8" (en option 12") et d’une entrée USB et vidéo. Ainsi toutes les données d’exploitation importantes peuvent être saisies et par exemple l’image de caméra de goulotte ou de caméra de marche arrière être affichées. Le terminal permet de réaliser de nombreux réglages, tels que l’ajustement en continu de la longueur de hachage.

Le levier multifonctions de forme ergonomique avec ses symboles pratiques facilite le travail et augmente le confort d’utilisation. Il tient bien dans la main et il est spécialement dimensionné pour la BiG X. Avec plus de 20 fonctions, vous régulez non seulement la vitesse d’avancement et la direction, mais vous pilotez également le bec et la goulotte.

La cabine Premium (Confort) vous offre un confort exceptionnel, travailler est véritablement un plaisir. Vous prenez place sur un siège confortable à suspension pneumatique, qui peut également être ventilé et chauffé. Tous les éléments de commande sont facilement accessibles. La colonne de direction avec repose-pieds intégré est réglable sur trois positions et peut donc être ajustée individuellement pour s’adapter à chaque conducteur. La variante Confort propose sous le siège copilote une glacière refroidie activement. Ensiler devient alors un plaisir.

Un store pour le pare-brise, en option des stores supplémentaires pour les vitres arrière et latérales, vous protègent des éblouissements causés par un fort ensoleillement.

Malgré la pluie et la poussière, vous disposez toujours d’une vue dégagée dans la cabine de la BiG X. Et ce grâce aux trois essuie-glaces en option sur le pare-brise arrondi, deux sur les vitres latérales et un sur la lunette arrière. Tous les essuie-glaces intègrent des buses lave-glaces pour une propreté optimale des vitres.

La large cabine avec ses montants étroits offre beaucoup de place et une vision optimale sur les larges têtes de récolte. Le double plancher réduit à un minimum le niveau sonore du poste de travail. 14 phares de conduite halogènes et phares de travail ou en option 17 phares à LED assurent à tout moment un éclairage parfait et vous facilitent le travail, même lorsque les conditions de luminosité sont mauvaises.

• AutoScan permet d’adapter la longueur de hachage en fonction du taux de maturité de la récolte
• „ConstantPower assure une consommation minimale de carburant pour un rendement maximal
• „XtraPower pour une puissance du moteur supplémentaire si besoin
• „EasyLoad facilite le remplissage intégral de la remorque de transport de la chaîne d’ensilage
• „RockProtect protège l’ensileuse des dommages dus aux pierres
• Direction par joystick pour un confort maximal dans le champ

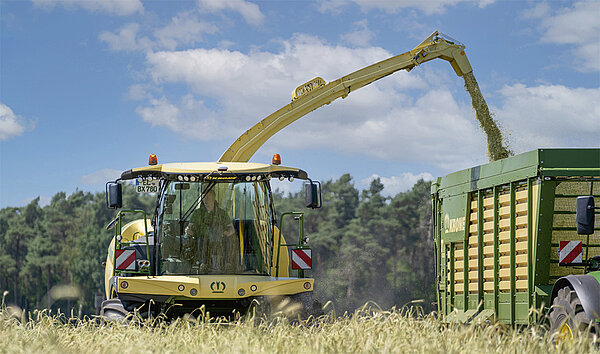

KRONE propose différents systèmes pour l’ensileuse BiG X, afin de mieux mettre à profit la machine et de faciliter judicieusement le travail du chauffeur. Ces assistances électroniques fournissent toutes les données importantes concernant le produit récolté et assurent une meilleure sécurité dans des conditions extrêmes.

Équipée du GPS Guidance KRONE, la BiG X est pilotée confortablement et avec fiabilité par pilote automatique. Grâce à l’automatisme de guidage et aux signaux de correction reçus par récepteur GPS, la BiG X progresse sur la parcelle à récolter en suivant la voie et avec un chevauchement minimal. Pour le conducteur cela signifie un travail sans stress et un confort élevé. La BiG X est aussi prééquipée en option pour les systèmes de guidage ISOBUS de différents constructeurs.

La direction par joystick en option, positionné sur l'accoudoir gauche, apporte un grain de confort net. Outre la réduction des mouvements de direction, la position assise nettement plus ergonomique, avec les deux bras sur les accoudoirs, assure un travail détendu et économe en énergie. Grâce au pilotage proportionnel, vous pilotez toujours la machine facilement et avec précision.

KRONE SmartControl permet de recevoir, de démarrer, de stopper et d'envoyer des chantiers par le biais du terminal X-Touch ou de terminaux mobiles en association avec SmartConnect. Ainsi les chantiers sont complétés directement en cabine avec les informations telles que le nom de client et de champ et évalués avec Smart Telematics. Par ailleurs, il est également possible de planifier les commandes et d'importer les limites de champ par le biais de systèmes de gestion agricole connectés à l'agrirouter.

La BiG X est équipée en standard de l’appareil de commande SmartConnect KRONE qui, grâce au GPS et à la fonction WIFI, est à la base de la gestion des données. Toutes les données importantes sont enregistrées automatiquement et peuvent être envoyées rapidement au bureau depuis l’ensileuse. La facturation est transparente et l’économie de temps est substancielle.

Avec le système NIR Control dual KRONE en option, des données concernant l'humidité et les substances nutritives de la récolte du maïs, de l'herbe et de l'ensilage de plantes entières sont déterminées lors de la récolte (voir tableau). Les données peuvent être saisies sur le terminal machine et assignées dans le compteur client de la parcelle récoltée. Le système KRONE NIR Control dual est monté facilement sur le coude éjecteur de la BiG X. Il est protégé d‘éventuels dommages par un carter de protection. Autre avantage : double utilisation du capteur NIR pour déterminer les teneurs dans le système VanControl dual de la société Zunhammer.

En option, le contre-couteau de l’ensileuse peut être réglé automatiquement depuis la cabine. Un capteur de cognement mesure l’écart du contre-couteau par rapport aux couteaux du rotor. Un transmetteur de signal de rotation génère ensuite le réglage du contre-couteau par les deux moteurs. De ce fait le travail du chauffeur est facilité. Le réglage manuel du contrecouteau par le biais de la commande exterieure reste possible.

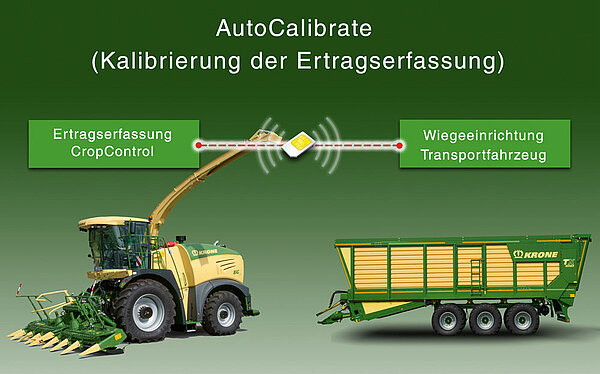

Avec le système de saisie de rendement CropControl KRONE en option, vous déterminez en appuyant sur un bouton, rapidement et avec précision le rendement des différents champs. CropControl permet une documentation de rendement parfaite des parcelles récoltées par vos soins.

• GPS Guidance pour un guidage automatique
• CropControl déterminer avec précision les rendements horaires
• KRONE NIR Control dual pour une mesure simple de l'humidité et des substances durant la récolte
• Réglage automatique en option du contre-couteau depuis la cabine
• SmartConnect KRONE équipé en standard pour une gestion confortable des données

Avec le système de guidage ISOBUS, les chauffeurs restent automatiquement et constamment sur le parcours assigné, sans avoir à intervenir. D’autres systèmes permettent de renforcer encore le confort, ils peuvent mesurer, documenter et envoyer par parcelle le poids de la récolte, son humidité et ses substances.

Les six rouleaux de précompression travaillent de façon performante, mais tout en douceur. Le système RockProtect en option protège intelligemment votre ensileuse des dommages dus aux pierres. Si le système découvre une pierre, les rouleaux de précompression sont automatiquement stoppés l’espace de quelques millisecondes. Une sécurité renforcée car vous choisissez vous-mêmes la sensibilité de RockProtect.

L’automatisme de chargement EasyLoad, disponible en option, permet de remplir confortablement les véhicules de transport se déplaçant en parallèle, grâce à l’analyse d’images 3D de la caméra. Le pilotage des fonctions de la goulotte « Ouverture/fermeture de la casquette » et « Rotation vers la gauche/droite » est entièrement automatique. De même différentes stratégies de remplissage sont possibles. Le chauffeur peut surveiller toutes les fonctions sur l’écran dans la cabine, l’ensileuse est donc pilotée sans stress.

Avec le système XtraPower, vous pouvez commander en ligne sur la E-Solutions Shop KRONE, une puissance moteur supplémentaire d’environ 50 chevaux pour la BiG X 480 et 580. Cette puissance supplémentaire est appelée uniquement durant le chantier, lorsque le rotor est connecté, afin d’augmenter le débit pour une certaine durée. Lorsque la puissance n’est plus nécessaire, il suffit de passer en mode pause.

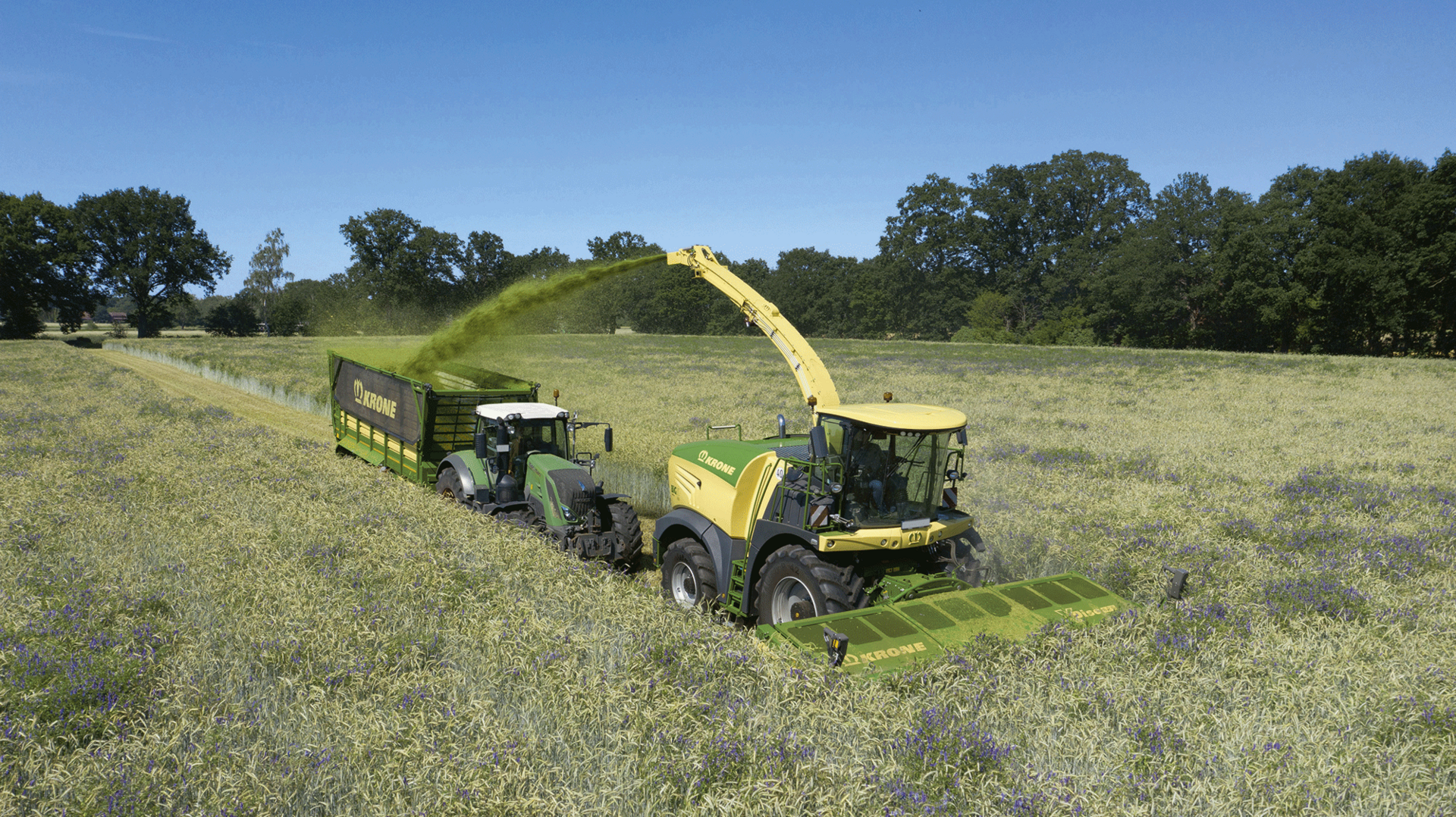

ConstantPower régule la vitesse d’avancement de l’ensileuse en fonction de la sollicitation du moteur. Vous sélectionnez la sollicitation souhaitée du moteur en appuyant sur un bouton. La machine adapte entièrement automatiquement la vitesse d’avancement en fonction de la récolte et de la masse de récolte à absorber. Cet équipement standard facilite le travail du conducteur et fournit un débit maximal pour une consommation de carburant minimale. Associé à AutoScan, un accroissement complémentaire substantiel du rendement est encore possible, tout en conservant une qualité de hachage exceptionnelle.

La cellule photo optique au centre de l’outil frontal maïs saisit le taux de maturité des plantes de maïs et assure une adaptation automatique de la longueur de hachage. Pour une meilleure structure et moins d’écoulement de sève dans le silo, le maïs vert est haché plus long. Le maïs sec par contre est haché plus court et il est ainsi mieux compressé dans le silo. AutoScan facilite le travail du conducteur et économise le carburant, car les plantes sont coupées juste aussi courtes que nécessaire et non plus aussi courtes que possible. AutoScan est fourni en standard chez KRONE, ce n’est pas une option.
