BiG X 680 · 780 · 880 · 980 · 1080 · 1180

• 6 rouleaux d‘alimentation pour une sécurité et une qualité de hachage exceptionnelles
• Rotors MaxFlow ­KRONE : 20, 28, 36 couteaux, rotor biogaz 40 et 48 couteaux
• ­VariLOC ­KRONE : Utilisation flexible en coupe longue et courte
• Eclateur à rouleaux OptiMaxx : diamètre jusqu'à 305 mm, largeur 710 mm et denture oblique, pour un conditionnement intensif des grains
• ­VariQuick ­KRONE : Modification d’équipement rapide pour le travail avec et sans éclateur
• VariStream ­KRONE : Fonds de rotor et de soufflerie montés sur ressorts pour un flux continu de la récolte

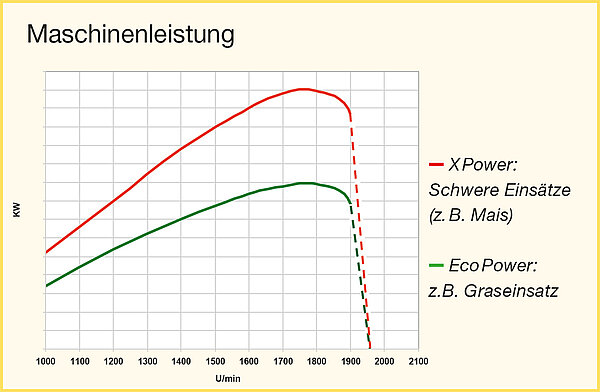

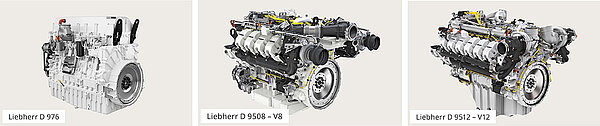

• Puissants moteurs peu polluants de 687 à 1 156 CV

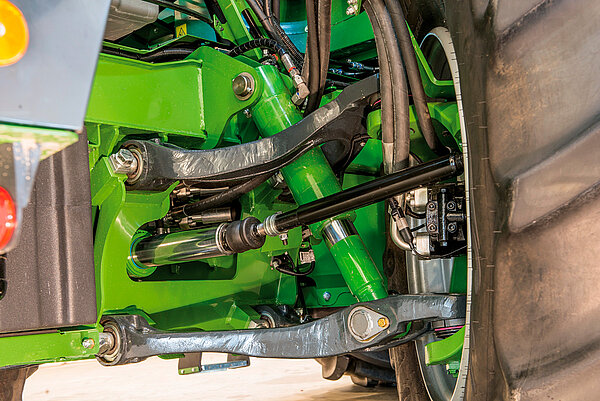

• Suspension indépendante des roues pour une maniabilité extrême

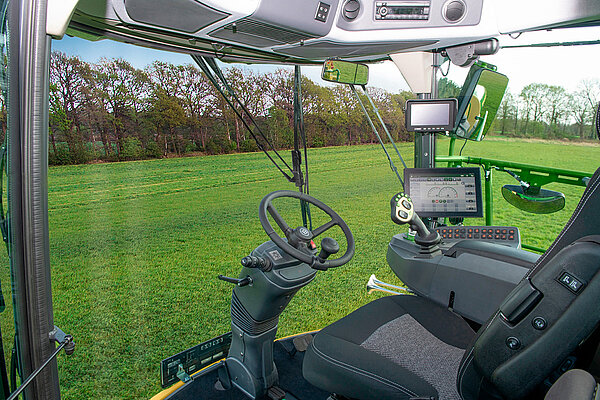

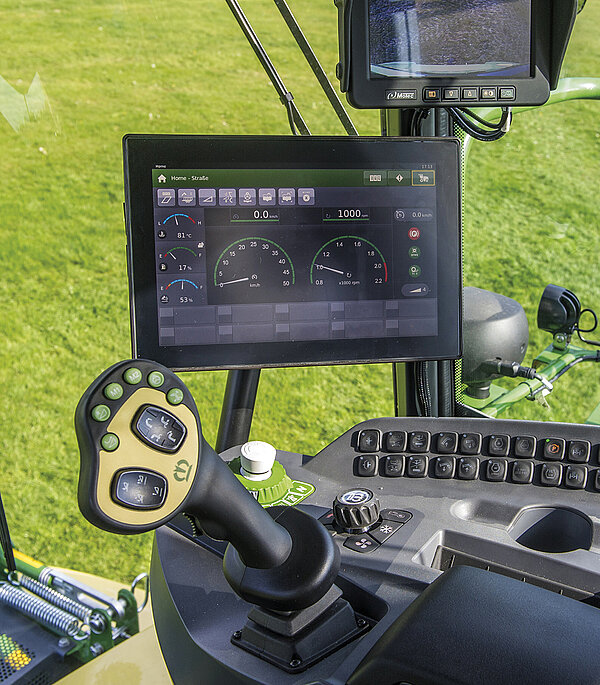

• Cabine confortable réglable en hauteur pour une vue d'ensemble optimale

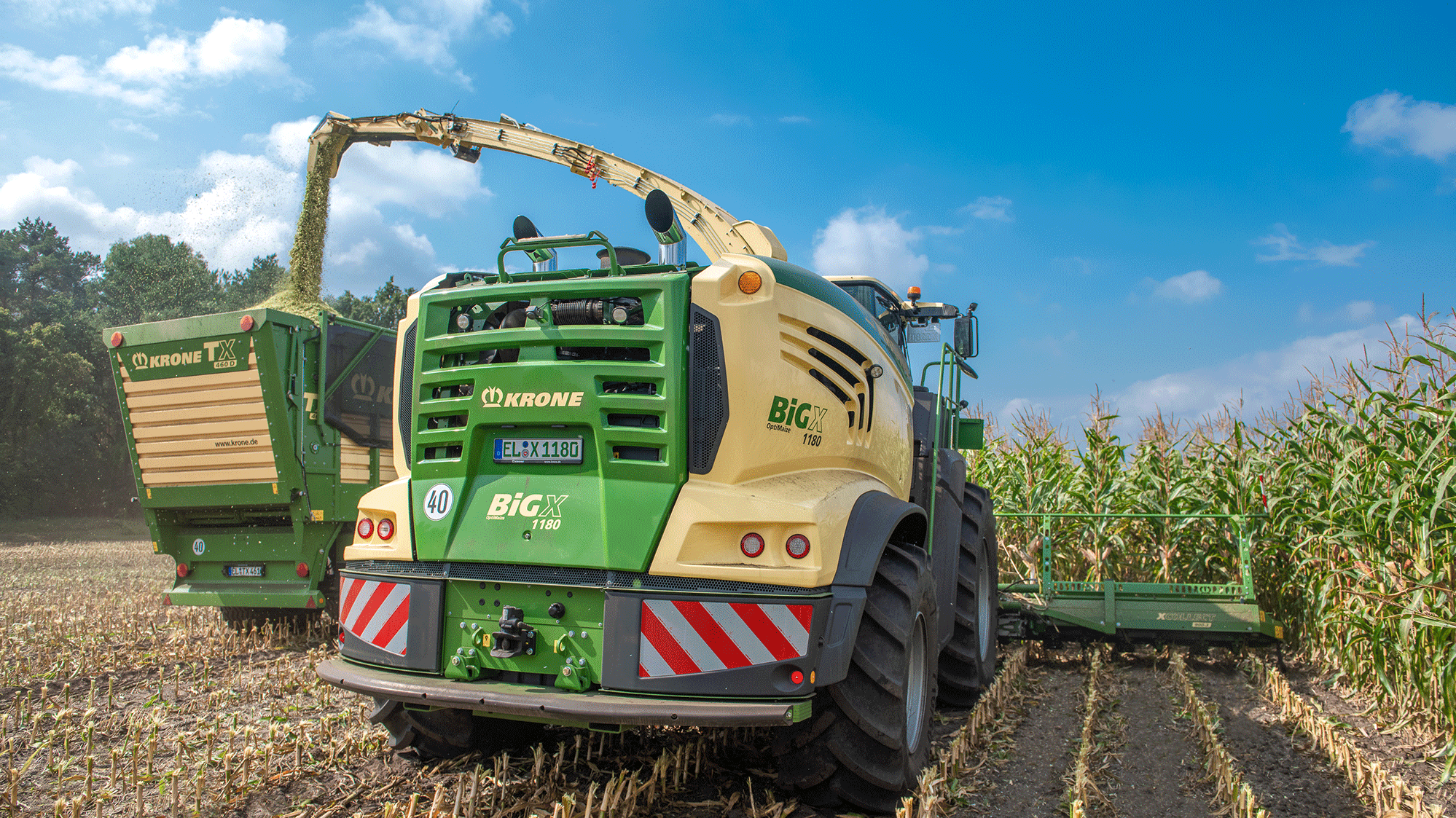

Les ensileuses BiG X 680 - 1180 ­KRONE sont ultra performantes avec une puissance entre 687 et 1 156 CV. Elles impressionnent par leur rendement élevé et leur qualité de hachage, mais également par leur confort et leur facilité d'utilisation.

• Technique de hachage ­KRONE pour un maïs offrant une excellente qualité fourragère
• OptiMaize S, M, L, XL avec des longueurs de coupe variables de 4 à 30 mm
• Rotors MaxFlow et rotors Biogaz ­KRONE intégrant un nombre de couteaux différent pour une longueur de hachage adaptée à chaque exploitation
• Éclateurs à rouleaux OptiMaxx ­KRONE pour un excellent défibrage et une pulvérisation totale du grain
• VariLOC ­KRONE pour une coupe flexible, longue ou courte sans transformation

Grâce à OptiMaize, la BiG X ­KRONE devient une ensileuse absolument flexible, permettant de réaliser toutes les longueurs de coupe nécessaires à une exploitation de production fourragère. Les rotors MaxFlow et les rotors biogaz dotés d‘un nombre de couteaux différent, associés aux éclateurs ­KRONE adaptés garantissent la meilleure qualité de hachage, un éclatement intensif et différentes longueurs de hachage sur une plage de 4 à 30 mm. Grâce au système VariLOC, la BiG X est en mesure de couvrir cette large plage avec une fréquence de coupe réduite, sans modification ou remplacement du rotor.

Pour un taux de maïs supérieur à 80 % dans la ration des vaches laitières sans une proportion importante d‘herbe ou de paille, des longueurs de coupe de 20 à 30 mm permettent d‘éviter un manque de valeur structurelle dans le fourrage. Le rotor MaxFlow avec ses 20 couteaux, associé à l‘éclateur à rouleaux OptiMaxx ­KRONE, doté de 105/123 dents avec un différentiel de vitesse de 30 %, 40 % ou 50 %, est idéal pour produire un maïs coupe longue.

Les longueurs de coupe de 11 à 19 mm sont optimales pour l‘élevage laitier avec une proportion de maïs de 60 % dans la ration. Un conditionnement du maïs d‘ensilage favorisant les fibres brutes structurées est une condition nécessaire pour obtenir un fourrage adapté aux ruminants et donc aux vaches laitières. Pour OptiMaize L, il faudra privilégier l‘utilisation du rotor MaxFlow ­KRONE équipé de 28 couteaux ou 20 couteaux. Pour le conditionnement, il est recommandé d‘utiliser l‘éclateur à rouleaux OptiMaxx ­KRONE, doté de 105/123 dents, dont le différentiel de vitesse peut être augmenté de 30 % à 40 % ou 50%.

Pour l‘engraissement des bovins et pour les élevages laitiers nourris essentiellement à l‘herbe et jusqu‘à 40 % de maïs, les longueurs de hachage idéales varient entre 8 et 10 mm. Cette longueur et une préparation adéquate du produit haché permettent d‘éviter un manque de fibres brutes dans la ration. Pour OptiMaize M, les rotors MaxFlow ­KRONE 36 et 28 couteaux sont les mieux adaptés. Les éclateurs à rouleaux OptiMaxx ­KRONE dotés de 123/144 dents, dont le différentiel de vitesse peut passer de 30% à 40% ou 50 %, sont idéaux.

Sous forme de substrat destiné à une installation biogaz, le maïs est dans la mesure du possible haché court. Dans la pratique, une longueur de hachage de 4 à 7 mm, en fonction de l‘humidité de la récolte, a fait ses preuves. En effet, plus la longueur de hachage est courte, plus la surface d‘attaque pour les bactéries méthanogènes dans le fermenteur est importante ce qui favorise le rendement en gaz. Pour la récolte du maïs biogaz, les ensileuses ­KRONE sont équipées du rotor biogaz. Il est doté de 40 ou 48 couteaux. OptiMaize S est aussi possible avec un rotor MaxFlow 36 couteaux. Un éclateur à rouleaux OptiMaxx ­KRONE avec ses 123/144 dents et un différentiel de vitesse de 30% défibre ensuite la récolte et pulvérise les grains de maïs pour qu‘ils fermentent facilement.

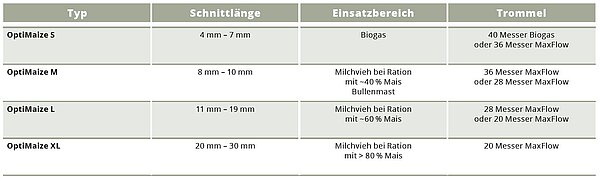

«OptiMaizer» avec l‘ensileuse BiG X­ KRONE : Récolter un fourrage de qualité exceptionnelle – c‘est le propre du concept OptiMaize développé par ­KRONE. En fonction de la composition de la ration, les éleveurs de bovins ont besoin de silos de maïs contenant des longueurs de hachage différentes. La règle principale étant : moins la ration intègre de fibres, plus la longueur de coupe du maïs doit être importante pour permettre une alimentation adaptée aux ruminants. Les longueurs de coupe courtes sont surtout utilisées pour le maïs servant de substrat de fermentation dans les installations biogaz. Les élevages laitiers ou d‘engraissement des bovins ont besoin eux de longueurs de coupe nettement plus importantes, en fonction des besoins de teneur en fibres. Différents rotors (voir tableau) et éclateurs permettent aux ensileuses BiG X de récolter le maïs avec OptiMaize ­KRONE de façon flexible en procédé coupe courte et coupe longue. VariLOC ­KRONE s‘avère être la solution idéale pour récolter par exemple le matin un maïs biogaz haché fin et dès midi un maïs ensilage haché plus long, destiné aux bovins. La boîte de vitesses intégrée dans la poulie du rotor hacheur permet de réduire en quelques minutes le régime du rotor de 1 250 à 800 tr/min. La réduction de la fréquence de coupe augmente la plage de longueur de coupe jusqu‘à 50 %. Ce procédé permet, sans modification supplémentaire du rotor, de sélectionner rapidement une coupe courte ou une coupe longue Associée aux différents éclateurs à rouleaux OptiMaxx ­KRONE, la BiG X devient ainsi une véritable machine polyvalente. Dans la pratique, les longueurs de coupe se répartissent en quatre niveaux : OptiMaize S, M, L, XL. Pour conditionner de façon optimale le maïs d‘ensilage en fonction de l‘utilisation, ­KRONE propose grâce au concept OptiMaize, les solutions techniques suivantes.

"OptiMaizer" avec l‘ensileuse BiG X KRONE Récolter un fourrage de qualité exceptionnelle – c‘est le propre du concept OptiMaize développé par KRONE. En fonction de la composition de la ration, les éleveurs de bovins ont besoin de silos de maïs contenant des longueurs de hachage différentes. La règle principale étant : moins la ration a de fibres, plus la longueur de coupe du maïs doit être importante pour permettre une alimentation adaptée aux ruminants. Les longueurs de coupe courtes sont surtout utilisées pour le maïs servant de substrat de fermentation dans les installations biogaz. Les élevages laitiers ou d‘engraissement des bovins ont besoin eux de longueurs de coupe nettement plus importantes, en fonction des rations de fourrage afin d‘offrir une teneur en fibres suffisante. Différents rotors hacheurs (voir tableau) et conditionneurs permettent aux ensileuses BiG X de récolter le maïs avec OptiMaize KRONE de façon flexible en procédé coupe courte et coupe longue. VariLOC KRONE s‘avère être la solution idéale pour récolter par exemple le matin un maïs énergétique haché fin et dès midi un maïs d‘affouragement pour les bovins haché grossier. La boîte de vitesses intégrée dans la poulie du rotor hacheur permet de réduire en quelques minutes le régime du rotor de 1250 à 800 tr/min. La réduction de la fréquence de coupe augmente la plage de longueur de coupe jusqu‘à 53 %. Ce procédé permet, sans modification supplémentaire du rotor, de sélectionner rapidement une coupe courte ou une coupe longue. Associée aux différents éclateurs de grains KRONE, la BiG X devient ainsi une véritable machine polyvalente. Dans la pratique, les longueurs de coupe se répartissent en quatre niveaux : OptiMaize S, M, L, XL. Pour conditionner de façon optimale le maïs d‘ensilage en fonction de l‘utilisation, KRONE propose grâce au concept OptiMaize, les solutions techniques suivantes.

• Qualité de hachage exceptionnelle grâce aux 6 rouleaux d‘alimentation
• Débit élevé avec les rotors MaxFlow et rotors biogaz
• Conditionnement intensif des grains grâce à l'éclateur à rouleaux OptiMaxx
• Longueurs de hachage adaptatives grâce à VariLOC et à la moitié du jeu de couteaux
• Flux de récolte continu grâce à VariStream
• Portée de projection réglable en option via StreamControl
• Passage rapide du canal herbe à l‘éclateur grâce à VariQuick

Grâce à sa technique novatrice, la BiG X satisfait aux exigences toujours croissantes en matière de rendement et de qualité. Les rouleaux d‘alimentation et les rotors, dotés d‘un nombre de couteaux différent, dont la vitesse est réglable, permettent une adaptation optimale de la longueur de coupe. Les rendements maximums sont obtenus grâce aux fonds de rotors et aux parois arrière de soufflerie montés sur ressorts qui garantissent un flux de récolte continu.

Alimentation

• Pour une longueur de hachage adaptée
• 6 rouleaux d‘alimentation entraînés hydrauliquement
• Vitesse réglable en continu depuis la cabine

Rotor

• Garant de la meilleure qualité de hachage
• Rotors hacheurs MaxFlow dotés de 20, 28 ou 36 couteaux
• Rotors biogaz 40 et 48 couteaux

VariStream

• Débit maximal
• Fond de rotor porte-couteaux montée sur ressorts
• Paroi arrière d‘accélérateur d‘éjection montée sur ressorts
• Flux de récolte continu, même si l‘alimentation de récolte est irrégulière

VariQuick

• Temps minimal pour le passage du canal herbe/à l‘éclateur de grains
• Modification d‘équipement rapide pour le travail avec l‘éclateur de grains ou le canal herbe
• Dépose confortable de l‘éclateur de grains par le biais d‘un dispositif de pivotement mécanique

Eclateur à rouleaux OptiMaxx

• Rouleaux de 250 mm ou 305 mm de diamètre et 710 mm de large pour des rendements maximums
• Profil de rouleau à denture oblique avec un effet de cisaillement unique pour un conditionnement parfait
• Excellent défibrage grâce au différentiel de vitesse jusqu'à 50 %

StreamControl

• Puissante soufflerie
• Portée de projection réglable
• Chargement précis des remorques de transport qui suivent
• Puissance absorbée réduite pour un chargement similaire
• Travail sans perte

• Entraînement hydraulique réglage de la longueur de hachage en continu depuis la cabine
• Réglage automatique de la longueur de hachage via le capteur AutoScan ou NIR
• 6 rouleaux de précompression pour une qualité de hachage exceptionnelle
• Sécurité maximale face aux corps étrangers longue course du détecteur de métal jusqu‘au rotor et localisation des métaux sur toute la largeur du canal

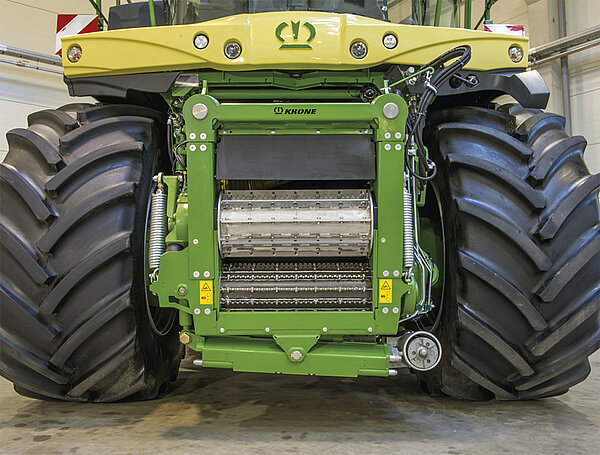

Sur les BiG  X, les organes d’alimentation sont dé-terminantspour la qualité de hachage. Les six rou-leaux d‘alimentation compriment la récolte en continu avec une densité élevée, elle est donc hachée plus facilement, avec davantage de précision. L‘entraînement hydraulique des organes d'alimentation permet un réglage manuel ou automatique de la longueur de coupe.

Pour réaliser les contrôles et la maintenance sur l‘organe hacheur, l’alimentation peut être facilement posée sur un chariot de manutention.

La chambre d’alimentation peut être simplement ouverte vers l‘avant pour contrôler le rotor et le contre-couteau.

Constamment sous pression : La combinaison de ressorts en position de poussée et de traction assure une mise en pression élevée des rouleaux d’alimentation. La récolte est ainsi compressée de façon homogène et constante.

Sur toute la largeur : Des capteurs répartis sur toute la largeur du rouleau inférieur avant d’alimentation détectent infailliblement le métal absorbé. L’ouverture importante entre les rouleaux d’alimentation permet des débits maximaux. Grâce aux entraînement robustes, les rouleaux de précompression résistent aux sollicitations les plus élevées.

Six rouleaux de précompression et un écart important de 820 mm entre le premier rouleau et le contre-couteau permettent au détecteur de métal d’assurer une détection et une localisation des corps étrangers métalliques sur toute la surface de la chambre d’alimentation, même avec des vitesses d’entrainement élevées. L’entraînement hydraulique et AutoScan permettent d’adapter automatiquement la longueur de hachage en fonction du taux de maturité de la récolte.

• ­Rotors ­KRONE équipés de 20, 28, 36, 40 ou 48 couteaux
• Masse d’inertie élevée rotors fermés, diamètre de 660 mm
• Qualité de hachage exceptionnelle sur les BiG X 680 – 1180, les rotors sont harmonisés avec une largeur de 800 mm
• Faible consommation de carburant grande inertie, coupe nette

Les dimensions de rotors, harmonisées en fonction de l‘ensileuse, le nombre de couteaux sélectionné de façon optimale permettent d‘augmenter la puissance de l‘ensileuse, de même que sa plage d‘utilisation. L‘offre multiple de rotors OptiMaize permet une utilisation mondiale et une polyvalence pour une qualité de hachage exceptionnelle.

Corps de rotor protégé : Le porte-couteau sert en plus de protection d’usure pour le corps de rotor fermé.

Une adéquation parfaite : Pour une bonne qualité de coupe, il faut que l’écart entre les couteaux et le contre-couteau soit adéquat. L’alignement des couteaux est rapide et simple par un excentrique fourni avec la machine.

Adaptés et sûrs : La BiG X peut être équipée de couteaux herbe ou maïs. Les trous oblongs permettent le réglage précis par rapport au contre-couteau, assurent la sécurité en cas d’impact avec un corps étranger et empêchent ainsi la rupture des couteaux.

Coupe nette : Avec les couteaux disposés en V avec sur un angle de 11° par rapport au contre-couteau, les rotors hacheurs KRONE impressionnent par leur flux de récolte continu, leur régularité de fonctionnement élevée et leur faible puissance absorbée.

Le nombre de couteaux, l‘épaisseur de la récolte qui s‘écoule et donc la largeur du rotor sont déterminants pour la qualité du hachage. Avec le rotor MaxFlow ­KRONE de 800 mm de large et les rotors biogaz, les BiG X 680 – 1180 satisfont pleinement à ces exigences de qualité.

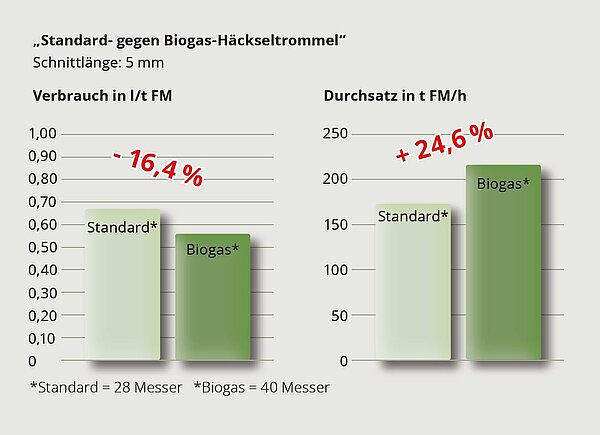

Avec une fréquence de coupe 20 % supérieure par rapport au tambour 40 couteaux et une longueur de hachage théorique de seulement 2 à 12 mm, ce rotor biogaz équipé de 8 couteaux en plus permet de hacher encore plus court. Le rendement en gaz et le débit augmentent encore. Pour une longueur de hachage identique, la consommation de carburant par tonne de produit récolté est encore réduite.

Avec des longueurs de hachage courtes, l‘utilisation du rotor biogaz 40 couteaux apporte une augmentation du rendement de près de 25 % par rapport au rotor universel 28 couteaux. De ce fait, la consommation de carburant peut être réduite jusqu‘à 16 % environ par tonne de produit haché.

Grâce à la fréquence de coupe élevée avec 40 couteaux, le rotor biogaz permet une rotation plus rapide, même avec des longueurs de hachage courtes, et donc un rendement supérieur.

En raison du débit plus élevé et de la consommation de carburant moindre par tonne de produit haché, le rotor biogaz 40 couteaux est très vite rentabilisé. Le produit haché très court avec une longueur de hachage théorique de 2,5 à 15 mm accélère la décomposition dans le fermenteur et améliore le rendement en gaz. Ce qui permet de réduire la superfi cie cultivée nécessaire pour la production du biogaz.

• „„Eclateur à rouleaux OptiMaxx diamètre 250 mm ou 305 mm
• „„Profil à denture hélicoïdale permettant un conditionnement parfait pour OptiMaize S à XL
• „„Ecart des rouleaux réglable confortablement depuis la cabine
• „„Puissant groupe de ressorts pour une forte densité de compression constante
• „„Défibrage optimal avec une différence de régime jusqu’à 50 %

Pour une digestibilité optimale, chaque grain doit être pulvérisé de façon intensive. Les
nouveaux éclateurs KRONE OptiMaxx 250/305 satisfont pleinement aux exigences des
utilisateurs, grâce à leur profil à denture hélicoïdale.

OptiMaxx 305 : pour un rendement maximal
Pour mettre encore mieux à profit le potentiel de ses puissantes BiG X 680 – 1180, ­KRONE propose désormais l'OptiMaxx 305 pour l'ensemble de la gamme. Pour répondre aux énormes capacités de puissance de ces ensileuses, l'éclateur à rouleaux est doté d'un diamètre supérieur de 55 mm par rapport à l'OptiMaxx 250 et offre les caractéristiques suivantes :

• Rouleaux de 305 mm de diamètre avec effet de cisaillement spécial grâce au design de rouleau à denture hélicoïdale
• Surface de friction supérieure de 11 % et vitesse périphérique supérieure de 20 % (par rapport à l'OptiMaxx 250) pour une absorption exemplaire de la récolte, un conditionnement intensif et une pulvérisation optimale des grains à des débits élevés et des longueurs de hachage importantes
• Grand groupe de ressorts puissants pour une action constante et élevée des forces sur la récolte
• Nouvelle conception du carter avec palier renforcé pour des durées de vie élevées
• Surveillance de température au niveau du palier de rouleau avec ­affichage sur le terminal machine
• pour une sécurité maximale
• Un Service et une maintenance faciles et exemplaires notamment pour le remplacement des paliers,
• des rouleaux et des poulies ; nettoyage rapide grâce à des ouvertures plus largement dimensionnées
• Combiné d'éclateurs à rouleaux avec un nombre de dents spécial :
• 125/150 dents pour les longueurs de coupe moyennes à longues
• 150/175 dents pour les longueurs de coupe courtes à moyennes
• Différentiel de vitesse 30 % en standard, 40/50 % en option pour un défibrage plus intensif et un éclatement optimal des grains
• Technologie BusaCLAD de revêtement en option pour des durées de vie exceptionnelles

OptiMaxx 250 : un standard exceptionnel
Le nouvel OptiMaxx 250, conçu pour la gamme BiG X 680 – 1180, est un éclateur à rouleaux qui offre des performances encore supérieures. Ce nouvel éclateur se caractérise par les propriétés suivantes :

• Rouleaux de 250 mm de diamètre dotés d'un effet de cisaillement unique en son genre grâce au profil à denture hélicoïdale
• Grand groupe de ressorts puissants pour une pression constante et élevée sur la récolte hachée.
• Combiné d'éclateurs à rouleaux avec un nombre de dents spécial :
• 105/123 dents pour des longueurs de hachage moyennes à longues
• 123/144 dents pour des longueurs de hachage courtes à moyennes
• Différentiel de vitesse 30 %, en option 40 % ou 50 % pour un défibrage plus intensif et un éclatement exceptionnel des grains
• Technologie BusaCLAD de revêtement en option pour des durées de vie exceptionnelles
• Mesure de température en option au niveau du palier de rouleau avec affichage sur le terminal machine pour une sécurité maximale

Les deux éclateurs à rouleaux OptiMaxx 250 et 305 (illustration ci-dessus) sont équipés de grands ressorts puissants. De ce fait la force agit de façon constante sur la récolte pour conditionner de façon intensive le grain et les plantes sur toutes les plages de longueurs.

L‘écart des rouleaux varie de 0,5 à 7,0 mm, il est modifié en continu depuis la cabine par le biais d‘un moteur électrique. Le conducteur est informé en permanence du réglage actuel au niveau de l‘écran.

En standard, les deux rouleaux dentés tournent avec un différentiel de vitesse de 30 %. Il peut être augmenté pour passer à 40 ou 50 % et atteindre, par exemple dans la zone de la coupe longitudinale (OptiMaize XL), une pulvérisation complète du grain et un défibrage de la récolte longue.

Les nouveaux éclateurs à rouleaux OptiMaxx sont dotés d'un profil à denture inclinée à 5 degrés. Il en résulte un effet de cisaillement nettement amélioré et un conditionnement parfait de la récolte. Elle est traitée de manière très intensive, que cela soit longitudinalement ou transversalement.

• Polyvalence avec OptiMaize : grâce à un système unique en son genre dans le monde entier
• Boîte de vitesses sur le rotor pour une utilisation polyvalente en coupe courte et longue
• Variation du régime du rotor en quelques minutes
• Aucune modification supplémentaire requise, ni aucun paramétrage nécessaire

VariLOC ­KRONE est une boîte de vitesses intégrée dans la poulie du rotor. La plage de longueur de coupe du rotor peut être augmentée jusqu‘à 50 % en modifiant simplement le régime du rotor de 1250 à 800 tr/min en utilisant une clé plate standard. Ce système permet de sélectionner rapidement une coupe courte ou une coupe longue. Les exigences très variées des clients sont ainsi satisfaites, sans modification supplémentaire. Associée à l‘éclateur à rouleaux 105/123 dents, la BiG X devient ainsi une véritable machine polyvalente qui offre un maximum de flexibilité.

VariLOC KRONE est disponible pour les rotors MaxFlow KRONE 28 et 36 couteaux. La boîte de vitesses permet de couvrir l’ensemble des longueurs de coupe de OptiMaize S à XL en fonction de vos besoins avec un MaxFlow de 28 ou de 36 couteaux.

VariLOC KRONE est disponible pour les rotors MaxFlow KRONE 28 et 36 couteaux. La boîte de vitesses permet de couvrir
l’ensemble des longueurs de coupe de OptiMaize S à XL en fonction de vos besoins avec un MaxFlow de 28 ou de 36
couteaux.

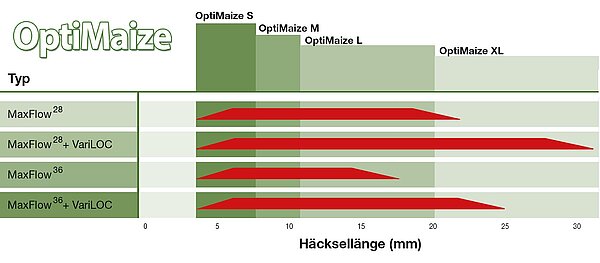

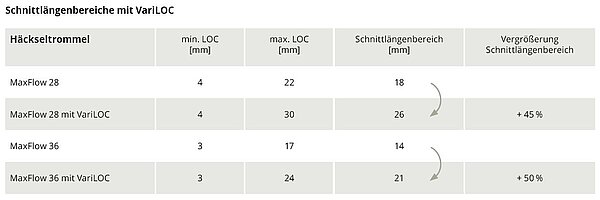

VariLOC KRONE augmente considérablement la plage de longueur de coupe des rotors hacheurs MaxFlow 28 et 36 couteaux. Sur le rotor de 36 couteaux, la plage augmente de 50 %, soit de 3 à 17 mm à désormais 3 à 24 mm. Sur le rotor de 28 couteaux, la plage de longueur de coupe augmente même de 45 %, soit de 4 à 22 mm à désormais 4 à 30 mm. C’est la base d’une adaptation fl exible de la longueur de hachage en fonction de l’utilisation du fourrage.

VariLOC ­KRONE augmente considérablement la plage de longueur de coupe des rotors hacheurs MaxFlow 28 et 36 couteaux. Sur le rotor de 36 couteaux, la plage augmente de 50 %, soit de 3 à 17 mm à désormais 3 à 24 mm. Sur le rotor de 28 couteaux, la plage de longueur de coupe augmente de 45 %, soit de 4 à 22 mm à désormais 4 à 30 mm. C‘est la base d‘une adaptation flexible de la longueur de hachage en fonction de l‘utilisation du fourrage.

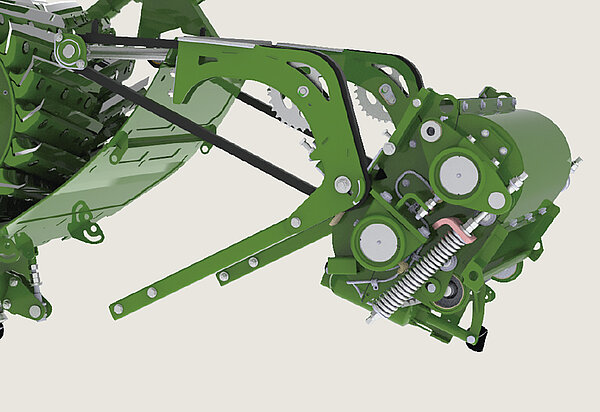

Dépose de l’éclateur : Si l’éclateur n’est pas nécessaire pendant un certain temps, il peut être amené vers le bas par une commande par chaîne, puis déposé.

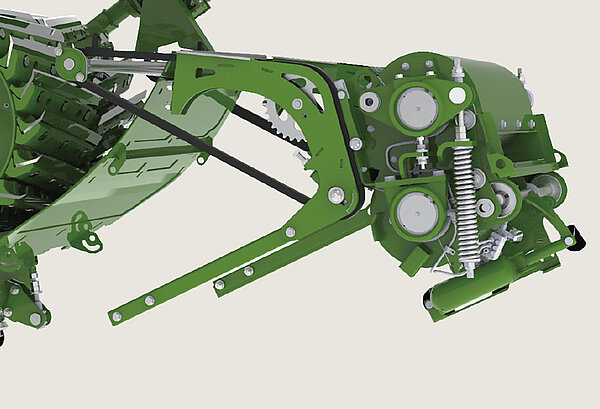

Éclateur en position de parking : Grâce à la commande par chaîne, l’éclateur est sorti du flux de récolte et se situe sur une position de parking. Permettant ainsi un travail rapide avec le canal herbe dans le fourrage préfané.

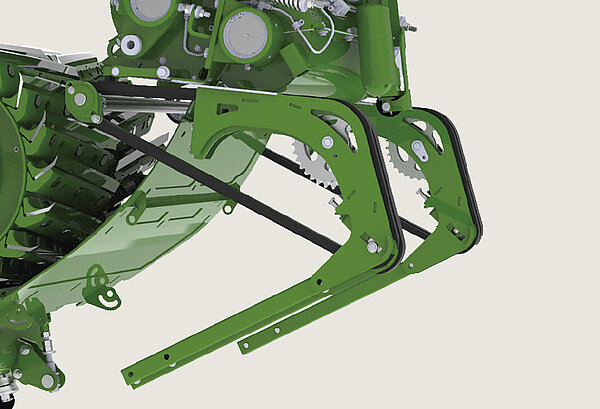

Éclateur au travail : Dans cette position, l’éclateur est dans le flux de récolte. L’éclateur peut donc pulvériser de façon intensive les grains de maïs ou de céréales, afin de mieux préparer les substances nutritives.

Déplacement facile : Après la mise en place des roulettes de manutention sans outil, l’éclateur pivoté vers le bas peut être extrait sur le côté et déplacé jusqu’au lieu de stockage.

Une commande par chaîne et une manivelle, ou en option un moteur électrique (comme illustré), permet de passer rapidement du canal herbe à l‘éclateur ou inversement. Ainsi la BiG X travaille de façon flexible dans le maïs/l‘herbe ou l‘ensilage de plantes entières/l‘herbe.

Jet de récolte dense : La paroi arrière de l’accélérateur d’éjection montée sur ressorts permet d’obtenir, quelles que soient les conditions d’utilisation, une portée de projection maximale et de charger avec précision la remorque.

Excellente qualité de hachage, même avec un flux de récolte irrégulier : Le fond de rotor monté sur ressorts est relié dans sa partie avant avec l’enclume du contre-couteau. Lors du réglage du contre-couteau, l’écart entre le fond de rotor et les couteaux reste constant. La qualité de hachage ne se modifie donc pas, même lorsque le fond de rotor monté sur ressorts s’efface face à une alimentation irrégulière de la récolte.

Montage sur ressorts pour faciliter le travail : Les andains de forme irrégulière requièrent plus de concentration, réduisent le rendement et peuvent provoquer des bourrages. Le fond de rotor et la paroi arrière de l’accélérateur d’éjection montés sur ressorts permettent un bref recul du canal pour laisser passer les pics de volumes de récolte. La dimension de passage flexible contribue à réduire la sollicitation du moteur et du rotor. Avec pour avantage un fonctionnement plus régulier de l’ensileuse et un rendement supérieur.

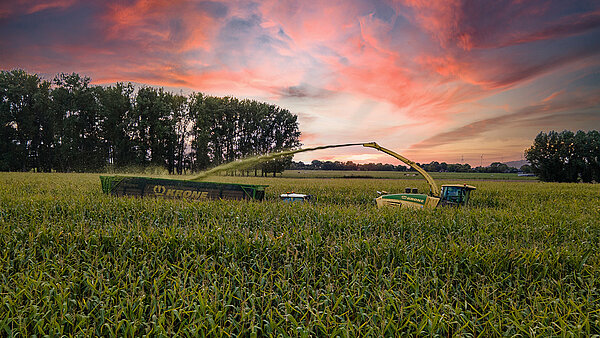

• Portée de projection réglable en cabine en option
• Jet de récolte concentré, même avec une portée importante
• Puissance absorbée moindre, en adéquation avec la portée de projection décroissante
• Remplissage de la remorque de transport précis et sans pertes

La portée de projection peut être réglée confortablement depuis la cabine par le biais d‘une trappe pivotante dans la base de la paroi arrière de l‘accélérateur d‘éjection, pour s‘adapter rapidement aux remorques. Comme l‘accélérateur d‘éjection requiert moins de puissance lorsque la portée de projection est moindre, la puissance moteur ainsi économisée est à la disposition du rotor et augmente le rendement.

Dans l’accoudoir : Le pilotage complémentaire de la portée de projection dans la console d’accoudoir off re au chauff eur un confort maximal.

Levier multifonctions : Les touches du levier multifonctions permettent l’utilisation rapide et simple du réglage de portée de projection.

Réglage en continu par moteur électrique : Le réglage en continu de la trappe pivotante dans la paroi arrière de l’accélérateur d’éjection est réalisé par un servomoteur électrique.

Portée de projection variable : Le réglage de la portée de projection est réalisé par le biais de la trappe pivotante dans la paroi arrière de l’accélérateur d’éjection. Pour la portée de projection courte, la trappe est pivotée hors du fl ux de récolte. La récolte a moins de contact avec l’accélérateur d’éjection. Pour la portée de projection longue, la trappe est pivotée dans le fl ux de récolte. La récolte a plus de contact avec l’accélérateur d’éjection.

Accélérateur d’éjection : La forme des pales d’éjection est conçue de façon à ce que le fl ux de récolte soit guidé au centre avec une puissance de projection importante.

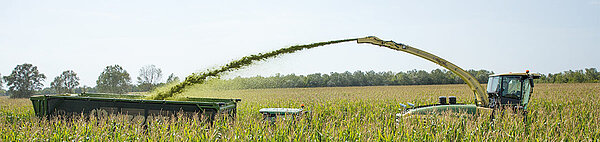

Portée de projection importante : Pour charger les remorques derrière la machine, le flux de récolte quitte la goulotte à une vitesse élevée. La distance importante au-dessus du tracteur jusqu’à la paroi arrière nécessite un jet puissant.

Portée de projection faible : Avec une faible portée de projection et un déplacement parallèle des remorques, le jet de récolte peut quitter la goulotte à une faible vitesse. Les réserves de puissance qui en résultent peuvent être mises à profit pour une puissance de hachage supérieure.

Automatique : Le coupleur rapide, commandé par ressort en option, assure un accouplement automatique et sûr de l’entraînement de tête de récolte. L’entraînement performant est conçu pour les sollicitations les plus élevées.

Confortable : Les axes sur le support inférieur du cadre verrouillent la tête de récolte. Des axes de verrouillage hydrauliques en option sont pilotés depuis la cabine et augmentent le confort d’utilisation.

Unique en son genre : L’arceau porté par les galets de guidage sur les outils de récolte permet l’oscillation latérale des têtes de récolte. La course oscillante importante et l’attelage et le dételage faciles des têtes de récolte sont convaincants.

Simplicité : Pour l’accouplement, les deux galets de guidage du cadre support de la BiG X s’engagent sous l’arceau de la tête de récolte.

Adaptation exceptionnelle : Un vérin hydraulique latéral sur le support inférieur fixé oscillant permet une adaptation active de la tête de récolte en fonction des irrégularités du terrain. Le vérin hydraulique est amené en flottante pour une oscillation libre.

Positionnement parfait : La robuste chambre d’alimentation avec galets de guidage supérieurs, longeron porteur inférieur et avec axe de verrouillage hydraulique en option facilitent l’attelage et le dételage des têtes de récolte et fournissent à la tête de récolte la sécurité de commande.

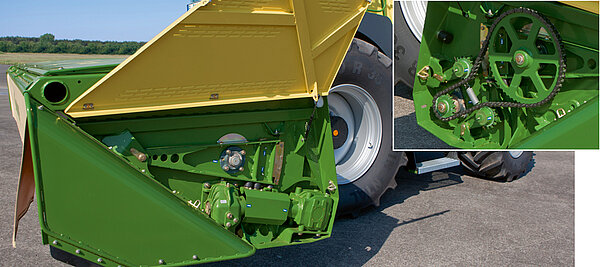

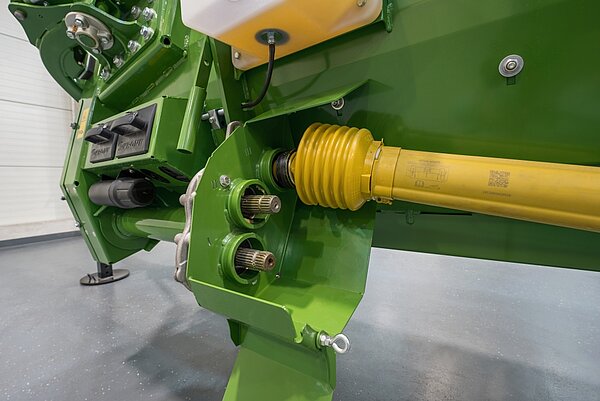

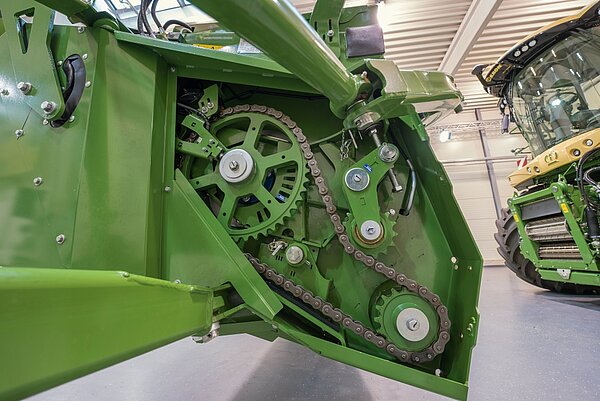

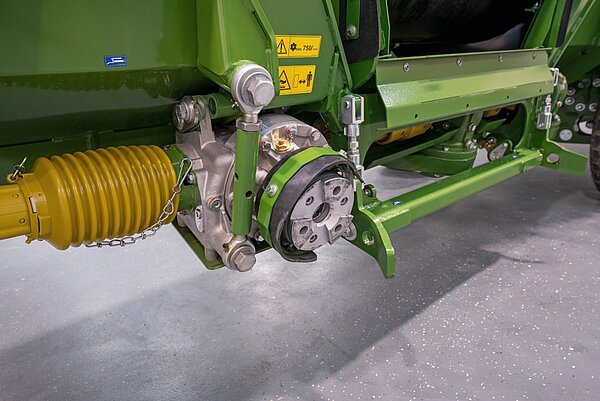

Puissants entraînements : Les entraînements latéraux du pick-up et de la vis sans fin transversale sont robustes et résistent aux sollicitations les plus élevées. Des limiteurs de couple automatiques protègent les entraînements.

Double réglage : L’agressivité des tôles déflectrices crantées est réglable sur deux positions. L’équipement est optimal.

Extrêmement résistantes : Des tôles d’usure amovibles augmentent l’espérance de vie de l’auget de vis dans la zone d’alimentation.

Débit élevé : La vis sans fin d’alimentation largement dimensionnée affiche un diamètre de 600 mm et impressionne aussi dans les récoltes compactes et très longues.

Adaptation optimale aux reliefs du terrain : En fonction de la largeur de travail, une ou deux roues d’appui arrière, réglables en hauteur, optimisent l’adaptation aux reliefs du terrain.

Changements rapides de parcelles : Pour les déplacements routiers, les roues de jauges latérales, réglables en hauteur, peuvent être pivotées hydrauliquement vers l’intérieur depuis la cabine.

Adéquation toujours parfaite : Le réglage en hauteur en continu et la suspension réglable par ressorts du rouleau tasse-andain permettent une adaptation en fonction des différentes épaisseurs d’andains et un fonctionnement continu.

Travail confortable : La vis sans fin transversale et le rouleau tasse-andain se relèvent automatiquement à l’inversion. Les corps étrangers localisés par le détecteur de métal peuvent être facilement retirés. Dès que l’ensileuse redémarre, le rouleau tasse-andain et la vis sans fin reviennent automatiquement sur la position initiale.

Tête de récolte pour herbe avec rouleau tasse-andain : Le rouleau tasse-andain réglable, fourni de série, assure un flux régulier du fourrage, même à vitesse rapide.

Un ratissage parfait : Les dents doubles positionnées sur six rangées en forme de w assurent un ratissage homogène et optimal de la récolte, même si l’épaisseur de l’andain varie.

Puissance : Avec des largeurs de travail de 3 m et 3,8 m, le pick-up EasyFlow de la BiG X est extrêmement performant. En fonction de l’épaisseur de l’andain et de la cadence de travail, le régime peut être modulé en continu depuis la cabine. Avec un réglage automatique, l’adaptation se fait en fonction de la vitesse d’avancement, sans intervention du conducteur. Le logement de l’arceau permet une large plage oscillante et facilite la pose et la dépose de la tête de récolte.

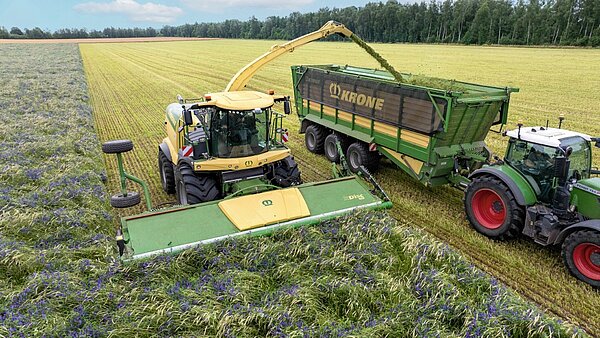

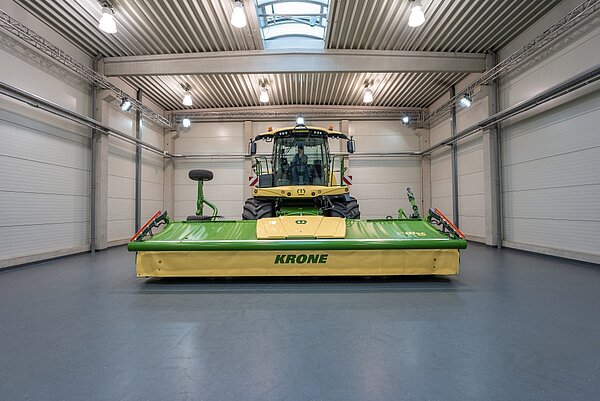

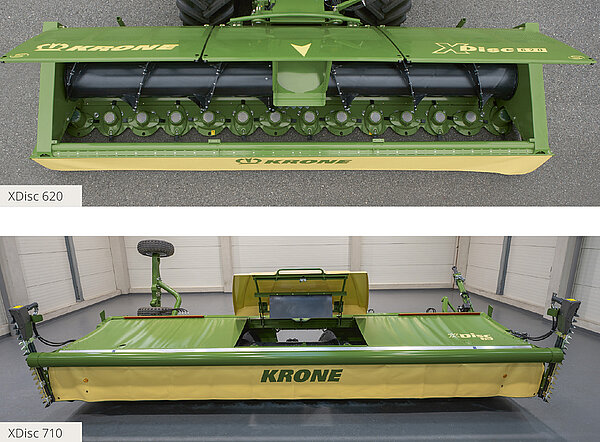

• Mécanismes directs de coupe avec largeur de travail de 6,20 m ou 7,10 m
• Débit important, faible puissance nécessaire
• Technique de faucheuses EasyCut KRONE qui a fait ses preuves dans le monde entier
• KRONE SafeCut Protection des disques de coupe unique en son genre

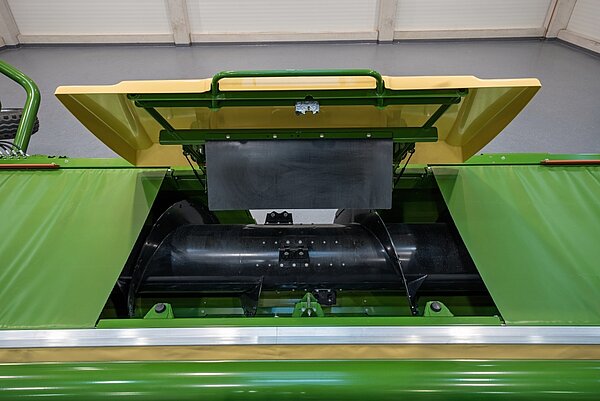

• Puissante vis d’alimentation avec tôles d’usure amovibles en hardox

Basée sur la technique éprouvée du lamier EasyCut KRONE, la BiG X est en mesure avec le mécanisme de coupe directe XDisc de faucher et de hacher, en un seul passage, les plantes entières. SmartCut assure un rendement élevé et une qualité de coupe exceptionnelle, SafeCut empêche les dommages dus aux corps étrangers.

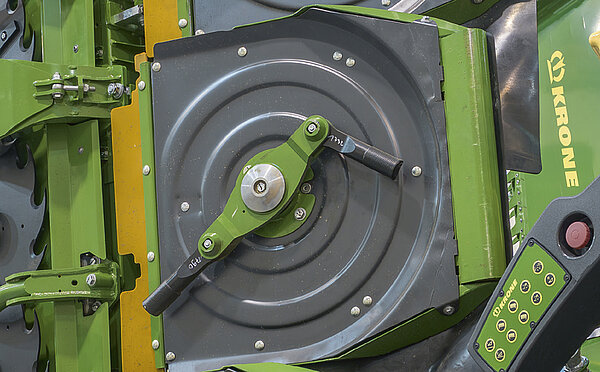

Le verrouillage rapide des couteaux est une obligation pour de nombreux utilisateurs. Les couteaux sont facilement et rapidement remplacés sur le chantier.

Comme les assiettes tournent vers l’arrière, mais également vers l’avant dans le sens opposé au sens d’avancement, le chevauchement des trajectoires de couteaux doit être parfait pour obtenir une coupe propre. C’est pourquoi le chevauchement des couteaux est plus important entre les assiettes qui ont une rotation divergente – l’idéal pour une coupe sans bandes. L’écart important entre les assiettes qui tournent vers l’arrière favorise l’écoulement des volumes de fourrage importants.

Au lieu de répercuter intégralement l’impact sur les pignons du lamier, les goupilles de serrage creuses dans l’arbre de pignons d’entraînement se cisaillent en cas de forte collision. L’arbre de pignons continue à tourner et amène l’assiette vers le haut sur son filetage. Comme la position se modifie, l’assiette quitte la zone dangereuse et se positionne au-dessus de la trajectoire des couteaux des assiettes voisines, elle n’est pas perdue. SafeCut évite les dommages sur l’entraînement par pignons et sur les assiettes voisines. Le remplacement des goupilles de serrage creuses est réalisé en quelques minutes et les coûts sont minimes.

Chacun en a fait l’expérience, les collisions peuvent provoquer des dégâts et des frais de réparation. Avec Safe-Cut, KRONE offre un maximum de sécurité. La protection des assiettes face aux corps étrangers est unique en son genre. SafeCut fait partie de l’équipement standard sur XDisc.

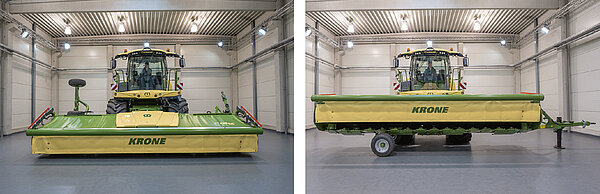

XDisc KRONE est le spécialiste de l’ensilage de plantes entières et peut donc être utilisé de façon polyvalente. XDisc assure une récolte sans pertes et impressionne par sa coupe propre. Avec sa vis d’alimentation géante de 900 mm de diamètre, la BiG X est ultra performante et peut absorber sans problème, même les récoltes longues et cassantes.

La pose et la dépose de l’XDisc est simple et rapide. L’ensileuse amène les galets de l’accouplement rapide sous le cadre tubulaire de XDisc. L’accouplement rapide en option, commandé par ressort pour l’entraînement et le verrouillage hydraulique en option augmentent le confort.

La puissante vis sans fin d’alimentation avec son énorme diamètre de 900 mm travaille sans problème, même dans les cultures compactes et hautes. Elle est logée oscillante et son sens de rotation peut s'inverser facilement. Les spires sont dotées de tôles d‘usure amovibles en hardox.

Une récolte sans pertes : KRONE XDisc est une barre de coupe directe dont l’utilisation est polyvalente ; elle permet de récolter proprement et sans pertes les ensilages de plantes entières. L’énorme puissance de la vis sans fin d’alimentation de 900 mm de diamètre de la XDisc 620 travaille sans problème, même sur les récoltes hautes et denses.

Déplacements routiers sûrs et rapides : Pour les déplacements routiers, la barre de coupe directe est déposée rapidement et facilement sur une remorque de transport spécialement conçue. Le système de freinage intégré garantit la sécurité de l’attelage.

Pose et dépose rapides : La pose et la dépose de XDisc est très simple et rapide. Pour l’attelage, les deux galets de guidage de l’alimentation de la BiG X s’insèrent sous l’arceau de la tête de récolte. Des coupleurs rapides commandés par ressort pour l’entraînement et le verrouillage hydraulique sont disponibles en option.

Entraînement : L’entraînement du lamier se fait par un boîtier renvoi d’angle, celui de la vis sans fin par une chaîne. Comme le lamier est doté d’une roue libre, les assiettes peuvent continuer à tourner. En cas d’arrêt, elles ne s’arrêtent pas brusquement. La vis sans fin est protégée en cas de sollicitations excessives par une sécurité à cames.

Scies latérales : La barre de coupe directe peut être équipée sur demande de scies latérales. Les scies positionnées à gauche et à droite de la barre de coupe sont entraînées hydrauliquement. Cette coupe nette permet de récolter sans pertes, même les récoltes fortement emmêlées, telles que vesces-seigle ou les mélanges d’ensilages de plantes entières.

Débit maximal : La vis d’alimentation géante de 900 mm de diamètre permet des débits énormément élevés. Elle est logée oscillante et peut s’inverser. Les spires sont dotées de tôles d’usure amovibles en Hardox.

Sans conséquence : Grâce à SafeCut, l’assiette sur laquelle un corps étranger est entré en collision n’est pas en contact avec les couteaux des assiettes voisines et les dommages sur l’entraînement par pignon droit sont ainsi évités. SafeCut fait partie de l’équipement standard sur XDisc.

Changement de couteaux en un clin d’oeil : Le verrouillage rapide des couteaux est une obligation pour de nombreux utilisateurs. Les couteaux sont ainsi remplacés facilement et rapidement sur le chantier.

Sécurité avec SafeCut : En cas de choc bref avec des corps étrangers, une goupille creuse dans l’arbre de pignons d’entraînement se cisaille ; l’assiette concernée tourne vers le haut sur le filetage hors de la zone à risque. L’assiette n’est pas perdue et reste sur le lamier.

Faucher sans bande avec SmartCut : Les assiettes tournent à la fois vers l’arrière, mais aussi vers l’avant dans le sens opposé au sens d’avancement. Pour un fauchage propre, il faut donc que le chevauchement des trajectoires des couteaux soit correct. Entre les assiettes dont la rotation est divergente, le chevauchement des couteaux est donc plus important et assure un fauchage sans bande. Par ailleurs, l’écart plus important des couteaux qui tournent vers l’arrière favorise le flux de volumes importants de fourrage.

• „ Largeur de travail 7,10 m pour encore plus de débit
• Coupe propre grâce à la technique de faucheuses EasyCut
• En option : couteau latéral que l'on fait pivoter en tout confort depuis la cabine
• En option : rouleau tasse andain pour un flux homogène du fourrage
• En option : châssis de transport intégré pour des délais de changement d'équipement moindres

Le KRONE
XDisc 710, un mécanisme direct de coupe
avec une largeur de travail de plus de 7 m et un
châssis de transport intégré en option, pose de
nouveaux jalons en matière de débit et de confort.
La vis d'alimentation de 900 mm de diamètre est
réglable sur trois hauteurs de base, pour un rendement
optimal. Des couteaux latéraux sont disponibles
en option, qui se laissent pivoter en tout
confort depuis la cabine.rs.

En option, le XDisc 710 peut être équipé de couteaux latéraux qui peuvent être montés et descendus hydrauliquement, indépendamment l'un de l'autre, en tout confort depuis la cabine de la ramasseuse-hacheuse. Cette fonction aussi novatrice qu'unique apporte un avantage énorme : en cas d'utilisation efficace de la largeur de travail maximale, les pertes de récolte dues à des épis qui dépassent sur le côté ou des parties de culture qui grimpent sur les bords lorsque le couteau n'est pas monté activement sont évitées.

Pour garantir un flux continu du fourrage, même dans les récoltes hautes et compactes, il est possible d'équiper le XDisc 710 d'un rouleau tasse andain en option. Celui-ci assure un flux homogène du fourrage pour prévenir les bourrages et permet de travailler parfaitement même dans des conditions extrêmes.

Comme il n'est pas nécessaire de trouver un endroit où déposer la remorque de transport, les manoeuvres compliquées avant de débuter la récolte sont supprimées. Grâce à l'essieu simple pivotant à droite à côté de l'adaptation de l'accessoire avant et d'un timon pliable avec pied d'appui sur la face avant gauche, le XDisc 710 est simple à utiliser. Les deux parties du châssis disparaissent derrière l'accessoire avant pendant l'utilisation dans le champ grâce au pivotement hydraulique du timon et de l'essieu, la zone de travail étant ainsi dégagée

Pour le transport sur la voie publique, on rentre le châssis sous le mécanisme direct de coupe alors que le timon est placé hydrauliquement à côté. Après l'avoir plié, on l'accroche à l'attelage de la ramasseuse-hacheuse. Le châssis de transport intégré remplace l'actuelle remorque de transport nécessaire en complément et facilite donc largement le changement de champ. Grâce à la conception novatrice, le mécanisme direct de coupe se transporte comme unité autonome de manière sûre et légalement conforme avec unité d'éclairage intégrée sur la route.

La chaîne d'entraînement de la vis d'alimentation profite d'une lubrification active, ce qui contribue à une maintenance à moindres efforts du mécanisme direct de coupe et à une augmentation de la durée de vie de la chaîne d'entraînement.

Pour une coupe propre dans toutes les conditions, la pression d'appui se règle en continu depuis la cabine de la ramasseuse- hacheuse. L'adaptation de la hauteur de coupe est très simple, sans aucun outil grâce au patin central réglable. S'il faut corriger l'angle de coupe, c'est faisable par une configuration de perçage à trois réglages sur le logement de l'arceau.

Le KRONE XDisc 710 n'impressionne pas seulement pour sa puissance, mais aussi pour son excellente accessibilité et sa maintenance simplifiée. Pour le changement de couteaux, il suffit de relever le tablier de protection et de remplacer les couteaux grâce à la fermeture rapide. Le coffre des couteaux en série permet de prélever les couteaux rapidement et simplement. Par ailleurs, le capot du milieu se pivote légèrement vers le haut pour laisser l'accès aux rouleaux d'engagement.

La vis d‘alimentation largement dimensionnée avec un diamètre de 900 mm est conçue pour un débit élevé. Sa vitesse de rotation se règle sur trois niveaux pour la vitesse d'engagement de la ramasseuse-hacheuse, en fonction de la longueur de coupe de la matière à faucher. Sans oublier que la hauteur de base de la vis d'alimentation aussi est réglable sur trois niveaux manuellement à l'aide de l'excentrique pour ouvrir le passage nécessaire à la matière récoltée. En complément, la vis d'alimentation mobile peut facilement s'écarter vers le haut en présence de cultures très compactes.

Le XDisc 710 performant séduit par sa robustesse exceptionnelle, son énorme efficacité et son large débit. Deux mancherons de fauchage reliés entre eux de manière rigide sont entraînés par des arbres de transmission et des transmissions en angle, depuis une transmission d'entrée centrale. Ainsi, la coupe reste homogène même à fort débit, une qualité indispensable à une excellente qualité de hachage. La barre d'entraînement est spécialement conçue pour des puissances d'entrée élevées et peut donc se passer d'un accouplement de surcharge. La vis d'alimentation est protégée par un accouplement à cliquet en étoile intégré dans la boîte de vitesses et entraînée par un entraînement de chaîne à lubrification active, ce qui assure une longue durée de vie.

Le mécanisme direct de coupe KRONE XDisc 710 pose de nouveaux jalons en matière de performance avec son impressionnante largeur de travail de 7,10 m. Grâce à une coupe précise et un flux parfait du fourrage, il s'agit d'une solution extrêmement efficace pour récolter les plantes dites énergétiques. Avec son châssis de transport intégré, il permet aussi de changer rapidement et simplement de lieu d'utilisation, avec à la clé un gain d'efficacité.

Passage maximal : La largeur de passage sur l’EasyCollect est harmonisée en fonction de la largeur des rouleaux d’alimentation et garantit un débit maximal et une qualité de hachage parfaite. Le flux de fourrage rectiligne et la grande section d’ouverture garantissent un flux de récolte précis et optimal.

Guidage parfait : En cas d’utilisation de l’Autopilot, les palpeurs logés sur la pointe centrale de la tête de récolte détectent la distance entre les rangs de maïs. Le guidage de la BiG X KRONE est ensuite automatique le long du rang de maïs. Le travail du chauffeur est nettement plus facile.

Flux de récolte optimal : La hauteur du diviseur peut être adaptée hydrauliquement en fonction des différentes hauteurs de plantes. Ainsi ces plantes sont guidées dans la zone supérieure par les arceaux tubulaires lors de leur entrée dans le groupe hacheur.

Les palpeurs latéraux de distance de l‘EasyCollect garantissent une hauteur de chaumes toujours identique, même sur les terrains vallonnés. Grâce aux capteurs de distance, l‘EasyCollect s‘adapte à la hauteur de travail définie transversalement, mais aussi longitudinalement par rapport au sens d‘avancement.

Absorption optimale : EasyCollect absorbe parfaitement, même les rangs de maïs isolés, transporte les plantes vers le centre et les achemine jusqu’à la chambre d’alimentation. L’alimentation bien ordonnée et longitudinale des plantes permet une qualité de hachage exceptionnelle. L’alimentation est optimale, même dans des conditions de récolte difficiles, par ex. le maïs versé.

Simplement génial : EasyCollect impressionne par sa structure modulaire et simple avec ses collecteurs à rotation continue. Avec pour résultat un poids mort nettement réduit, des temps et des frais de maintenance très faibles et une longévité élevée.

Entraînement central : L’entraînement central par accouplements automatiques sur les arbres d’entraînement transmet l’intégralité de la puissance sur les collecteurs repliables.

Simplement parfait : La structure simple des têtes de récolte du maïs en 2 éléments est convaincante. La faible largeur au transport, la forme étroite et la bonne visibilité assurent la sécurité au transport.

Coupe tirée : Les tiges de maïs sont coupées comme avec des ciseaux par des contre-sections fi xes et des sections rotatives. Les lames faciles à remplacer s’aff ûtent d’elles-mêmes.

Avec une largeur de travail jusqu‘à 10,50 m, la BiG X peut être équipée de la tête de récolte à rangs variables la plus large au monde. Les collecteurs à rotation continue transportent les plantes coupées vers le centre où elles sont acheminées linéairement à angle droit – l‘idéal pour une qualité de hachage exceptionnelle et un taux minime de surlongueurs.

• Tête de récolte maïs en largeurs de travail de 6 m, 7,50 m et 9 m
• Disques rotatifs à pointes en faucille pour les récoltes à rangs variables
• Principe collecteur avec séparation de la coupe et de l'alimentation
• Coupe libre limitant les vibrations pour empêcher les pertes d'épis
• Régime variable pour adapter la fréquence de coupe en fonction des conditions de récolte

Comme alternative aux modèles EasyCollect éprouvés de longue date, ­KRONE propose désormais aussi une nouvelle tête de récolte maïs de la gamme XCollect. Sur ces unités, la coupe et l'alimentation de la récolte sont dissociées l'une de l'autre et se font en deux procédés. ­KRONE réagit ainsi aux différentes exigences et conditions de récolte dans le monde.

Construction compacte : Les barres de coupe XCollect en 3 éléments se replient latéralement pour les déplacements routiers. De ce fait la largeur au transport sur l’XCollect 600-3 et 750-3 est de 3 m, et sur l’XCollect 900-3 de 3,29 m. Le repliage et dépliage sont encore plus rapides grâce à l’hydraulique de repliage optimisé.

Sécurité assurée : L’entraînement des disques à pointes en faucille est protégé des surcharges par des sécurités à came en étoile. La surveillance du régime des disques (par paire) informe le conducteur en cas de surcharge par un affichage sur le terminal machine. Une sécurité supplémentaire des différents disques est assurée par les garnitures de friction.

Glisser au-dessus du sol : Trois patins (au centre et à l'extérieur) permettent à la tête de récolte maïs de suivre de façon optimale la surface du terrain.La récolte est toujours optimale même sur les terrains vallonés.

Chaumes défibrés : Les disques à pointes en faucille à rotation rapide permettent de couper les plantes et de défibrer les chaumes de façon intensive. Pour favoriser la décomposition optimale des chaumes.

Une maîtrise toujours parfaite : Le principe collecteur éprouvé assure une alimentation longitudinale bien rangée des tiges de maïs dans l'organe hacheur pour un hachage d'une précision absolue et un taux de surlongueurs nettement réduit.La qualité de hachage est assurée en permanence grâce à l'adaptation équipée de série de la vitesse du collecteur.

Une récolte sans perte : Les disques rotatifs à pointes en faucille sont à l'horizontale ; durant la coupe les plantes sont donc directement sur les disques à pointes en faucille. La coupe limitant les vibrations évite les pertes au niveau des épis.

­KRONE offre en option une solution géniale avec la protection frontale intégrée dans la tête de récolte maïs. Cette protection se met en place automatiquement en appuyant sur un bouton en changeant de position (champ – route), simultanément au dépliage ou repliage de la tête de récolte, sans que le conducteur ait à descendre de la cabine. C'est non seulement très confortable, mais cela réduit également les temps d'équipement au profit de la productivité.

Entraînement central : Un boiter de commutation dans la chaîne cinématique permet d’adapter le régime des disques et donc la fréquence de coupe en fonction de la récolte et des conditions de récolte.

Coupe libre : Les disques à pointes en faucille à rotation rapide coupent le maïs. Chaque disque à pointes en faucille est fixé au centre au moyen d’une vis sur la chaîne cinématique. Les collecteurs circulant au-dessus des disques acheminent la récolte jusqu’à la chambre d’alimentation de façon homogène dans le sens longitudinal.

Trois largeurs de travail : Tête de récolte maïs XCollect disponible en trois largeurs de travail : 600-3 : 6 m (8 rangs), 750-3 : 7,50 m (10 rangs) et 900-3 : 9 m (12 rangs). Les unités sont en 3 éléments et travaillent comme l'EasyCollect selon le principe du collecteur. Les fonctions de coupe et d'alimentation sont dissociées l'une de l'autre sur l'XCollect.

Grâce à PowerSplit KRONE, la puissance permanente
du moteur est automatiquement adaptée
aux conditions d’utilisation. EcoPower est
utilisé là où la puissance machine requise est
minime. XPower fournit une puissance maximale
pour les travaux lourds. PowerSplit rend la
BiG X plus fl exible d’un point de vue puissance
et réduit considérablement la consommation de
carburant.

Grâce à PowerSplit KRONE, la puissance permanente
du moteur est automatiquement adaptée
aux conditions d’utilisation. EcoPower est
utilisé là où la puissance machine requise est
minime. XPower fournit une puissance maximale
pour les travaux lourds. PowerSplit rend la
BiG X plus fl exible d’un point de vue puissance
et réduit considérablement la consommation de
carburant.

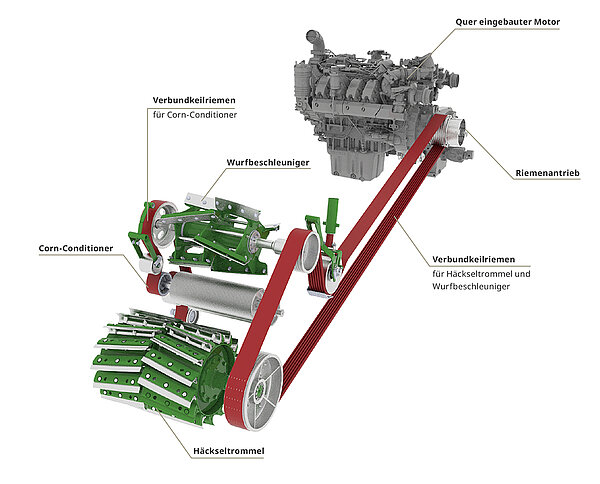

Le montage transversal du moteur permet une répartition optimale des masses. La transmission directe des forces sur les composants du flux de récolte, grâce à une courroie trapézoïdale jumelée, assure une rentabilité élevée.

Transmission optimisée : Une pompe hydraulique fixée sur la boîte de vitesses principale assure la transmission en continu. Le réglage de la vitesse d’avancement est automatique ou manuel depuis la cabine. L’entraînement travaille avec fiabilité et garantit une sécurité maximale.

Ingénieusement pensé : L’entraînement des têtes de récolte et de l’alimentation est assuré par des pompes hydrauliques. Le concept permet le réglage continu des vitesses de tête de récolte et d’alimentation – l’idéal pour une adaptation automatique en fonction des différentes conditions de récolte.

Pneus adaptés : Différents pneus sont disponibles pour la BiG X. Les grands pneus assurent une garde au sol importante et une faible pression d’appui au sol. Les BiG X 680, 780 et 880 peuvent être équipées à l’avant de pneus jusqu’à 900/60 R 32.

Maniabilité extrême : L’entraînement par le biais des moteurs de roues permet un rayon de braquage extrême de 50°. C’est l’idéal pour les virages très serrés et la reprise sur le rang suivant en fourrière.

Entraînements réglables : Avec des moteurs de roues avant réglables en hauteur sur excentriques, même en posant des roues avant plus petites ou plus grandes, la position du pick-up ou du bec, de la chambre d’alimentation et du rotor reste conservée par rapport au fl ux de fourrage en aval. Le fl ux de récolte optimal et homogène est garanti. Par ailleurs ce concept d’entraînement permet d’obtenir une garde au sol plus importante.

Suspension indépendante des roues : La suspension indépendante des roues dégage beaucoup de place au braquage. Même avec de grands pneus, la BiG X reste extrêmement maniable même en cas d’inégalités du terrain. La suspension individuelle des roues off re par ailleurs un confort de conduite maximal.

Trois modes de régulation anti-patinage : Le conducteur choisit le mode de régulation souhaité. Pour protéger la couche herbacée, on choisit en règle générale le mode patinage réduit. Pour hacher le maïs, le choix se porte en général sur un mode de conduite avec un patinage plus important, voire même une régulation anti-patinage désactivée.

Suspension optimale : Les BiG X intègrent une suspension indépendante de chaque roue arrière. Le confort de conduite est exceptionnel, que cela soit sur route ou dans les champs.

Une construction optimale : Grâce à l’entraînement par le biais des moteurs de roues hydrauliques, la BiG X bénéficie d’une garde au sol très importante. Par ailleurs le concept d’entraînement permet la pose d’un rotor de diamètre supérieur et une répartition plus homogène des masses.

Train épicycloïdal : Des trains épicycloïdaux Bosch-Rexroth servent d’entraînement de roues. L’avantage est de répartir la charge sur plusieurs pignons satellites et de transmettre des couples élevés grâce au mode de construction compact.

Traction avant : De série, les BiG X sont équipées d’une traction avant. Les moteurs de roues de l’essieu arrière sont ici remplacés par des moyeux de roues.

Les BiG X 680 – 1180 sont disponibles sur demande avec l‘entraînement hydraulique quatre roues motrices, par le biais des moteurs de roues.

Accessibilité optimale : Le caisson de rangement du côté droit permet de loger les batteries qui sont bien accessibles.

Caisson de rangement très utile : L’arrière de l’ensileuse offre des rangements très appréciés : du côté gauche, une plateforme pivotante permet de ranger une caisse à outils.

Bien assez de place : Un dégagement important est disponible entre la grille de radiateur et la paroi arrière de l’accélérateur d’éjection. Il permet d’atteindre très facilement les composants du flux de récolte.

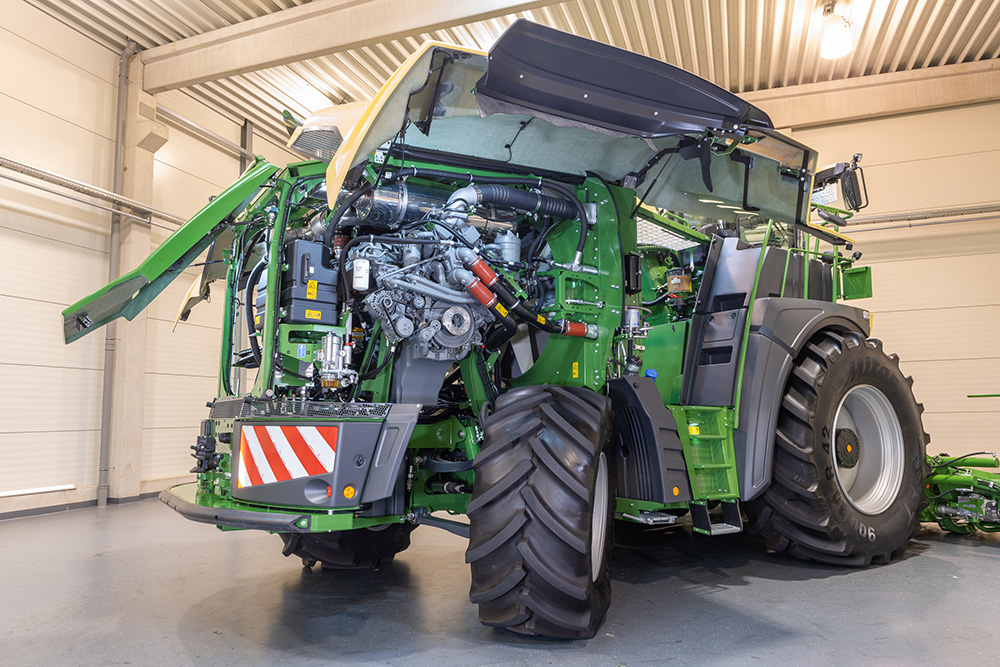

Tout est bien visible : Les capots largement relevés et les ailes arrière enlevées sans outil offrent une très bonne accessibilité de tous les modules. Les éclairages à LED intégrés facilitent les maintenances sur la machine, même lorsque la luminosité est réduite.

Graissage centralisé : Le graissage centralisé, doté d’une réserve de graisse largement dimensionnée, permet des intervalles de maintenance plus espacés et un temps d’entretien réduit.

Eclairage de l’échelle d’accès : L’accès à la cabine est sécurisé même de nuit, grâce aux LEDs insérées entre les échelons.

Echelle d’accès pivotante : L’échelle d’accès pivotant largement sur le côté vers la cabine dégage beaucoup de place pour les travaux de maintenance du côté gauche de la machine.

De jour comme de nuit : La BiG X peut être équipée en option d’un éclairage de travail à 23 LEDs qui permet de travailler correctement et en toute sécurité, même de nuit.

Options pour l’additif d’ensilage : Le dosage brut (0,5 à 7,5 l/min) pour l’additif d’ensilage est intégré sur la plateforme côté droit à côté de la cabine. Il est aussi possible d’utiliser le réservoir latéral côté gauche pour augmenter la capacité à 505 l. Le caisson de roue côté droit, permet de loger 2 x 13 l pour le dosage bas volume (0,03 à 0,25 l/min). Une possibilité de branchement est également disponible pour un système d’additif d’ensilage externe. En option, l’additif d’ensilage peut aussi être dosé en fonction du chantier.

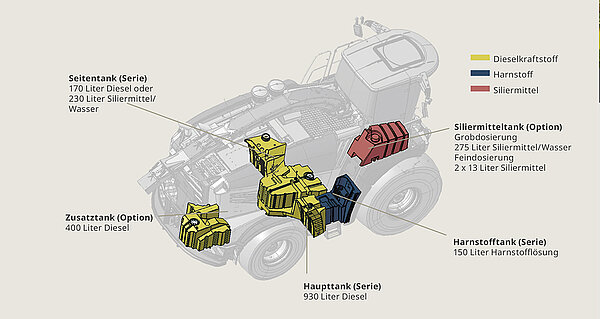

L‘énorme système de réservoirs variables de la BiG X off re une solution adaptée à chaque client : en plus de 150 l de solution d‘urée, il est aussi possible de faire le plein de 1500 ou 1100 l de carburant et 275 ou 505 l d‘additif d‘ensilage.

Information optimale : Le grand terminal à capacité tactile de 12 pouces avec port USB et vidéo enregistre toutes les données de service importantes qui peuvent être appelées sur l’écran couleurs haute résolution. Le terminal off re la possibilité de représenter l’image de la goulotte et de la caméra de recul.

Maniable et pratique : Le levier multifonctions de forme ergonomique facilite considérablement votre travail. Avec plus de 20 fonctions, vous régulez la vitesse d’avancement et le sens et vous pilotez également la tête de récolte et la goulotte.

Cockpit : Les éléments de commande, positionnés selon les règles ergonomiques, tels que le monolevier, les écrans et les terminaux sont confortablement accessibles depuis le siège du chauff eur.

Vision parfaite : Malgré la pluie et la poussière, vous disposez toujours d’une vue dégagée dans la cabine de la BiG X. Trois essuie- glaces en option sur le pare-brise, deux sur les vitres latérales et un sur la lunette arrière. Tous les essuie-glaces intègrent des buses lave-glaces.

Pare-soleil : Pour que le chauffeur ne soit pas ébloui, les vitres latérales et arrière peuvent être équipées d’un pare-soleil.

Plus large, plus silencieuse, plus claire : La large cabine avec ses montants étroits offre beaucoup de place et une vision optimale sur les larges têtes de récolte. La double isolation du plancher réduit le niveau sonore du poste de conduite. 16 spots (H9), pack LED en option avec 23 phares de travail, garantissent un éclairage parfait.

Une vue exceptionnelle : Les ensileuses BiG X équipées de la cabine élévatrice peuvent relever en continu la cabine jusqu’à 70 cm. Depuis sa position relevée, le chauff eur peut visualiser au mieux les cultures de maïs hautes et superviser de façon optimale le chargement des remorques. Par ailleurs, la cabine relevée est à une distance plus importante par rapport aux composants de fl ux de récolte, le niveau sonore dans la cabine est donc réduit.

Les ensileuses BiG X équipées de la cabine élévatrice peuvent relever en continu la cabine jusqu’à 70 cm. Depuis sa position relevée, le chauff eur peut visualiser au mieux les cultures de maïs hautes et superviser de façon optimale le chargement des remorques. Par ailleurs, la cabine relevée est à une distance plus importante par rapport aux composants de fl ux de récolte, le niveau sonore dans la cabine est donc réduit.

Tout est sous contrôle : Pour charger les remorques ayant des structures hautes, le chauffeur de l’ensileuse a parfois des difficultés à visualiser l’état du chargement. La cabine surélevée de 70 cm procure au chauffeur une meilleure vision en déplacement parallèle ou en chargement par l’arrière, il est en mesure de mieux déterminer le taux de remplissage et de l’optimiser.

Moins de stress – plus de sécurité : Dans les cultures de maïs denses, le chauffeur de l’ensileuse doit souvent nécessairement progresser face à un mur de maïs de 4 m de haut. Grâce au système élévateur et à sa position surélevée, le chauffeur est mieux à même de visualiser la culture à récolter. Le stress est réduit et la concentration se focalise sur le travail. Par ailleurs les éventuels risques sont mieux identifiés.

Par simple appui sur un bouton : Le système élévateur de la cabine se pilote hydrauliquement depuis la cabine en appuyant simplement sur un bouton. La hauteur s’adapte donc dans le champ simplement et rapidement.

Comme un accordéon : La cabine réglable en hauteur est montée sur un plateau élévateur qui peut être relevé ou descendu en continu en quelques secondes. Un cloisonnement évite les dépôts de matières en-dessous de la cabine.

Réglage automatique du contre-couteau : En option, le contre-couteau de l’ensileuse peut être réglé automatiquement depuis la cabine. Un capteur de cognement mesure l’écart du contre-couteau par rapport aux couteaux du rotor. Un transmetteur de signal de rotation génère ensuite le réglage du contre-couteau par les deux moteurs. De ce fait le travail du chauffeur est facilité. Le réglage manuel du contre-couteau par le biais de la commande exterieure reste possible

• GPS Guidancepour un guidage automatique

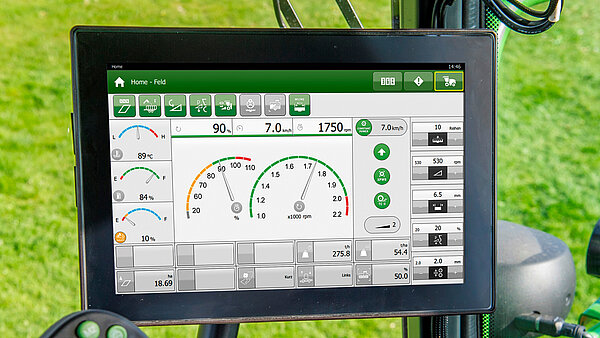

• „CropControl permet de déterminer avec précision les rendements horaires
• „NIR Control dual  KRONE pour une mesure simple de l'humidité et des substances durant la récolte
• AutoCalibrate permet l‘étalonnage de la saisie de rendement de la BiG X dans le champ
• SmartConnect KRONE équipé en standard pour une gestion confortable des données

Avec le système de guidage ISOBUS, les chauf-feurs restent automatiquement et constam-ment sur le parcours initial, sans avoir à interve-nir. D‘autres systèmes permettent de renforcer encore le confort, ils peuvent mesurer, docu-menter et envoyer par parcelle le poids de la récolte et son humidité.

Prévoyance intelligente : RockProtect en option protège votre ensileuse des dommages dus aux pierres. Lorsque le système détecte une pierre, les rouleaux de précompression sont automatiquement arrêtés en l’espace de quelques millisecondes. Vous pouvez déterminer vous-mêmes la sensibilité de réaction de RockProtect.

Un oeil en plus : L’automatisme de chargement EasyLoad, disponible en option, permet de remplir confortablement les remorques se déplaçant en parallèle, grâce à l’analyse d’images 3D de la caméra. Le pilotage des fonctions de goulotte « Ouverture/ fermeture de la casquette » et « Rotation vers la gauche/droite » est entièrement automatique. De même différentes stratégies de remplissage sont possibles. Le chauffeur peut surveiller toutes les fonctions sur l’écran dans la cabine, l’ensileuse est donc pilotée sans stress.

Vitesse adaptée : Après avoir sélectionné la sollicitation du moteur en appuyant sur un bouton, ConstantPower adapte entièrement automatiquement la vitesse d’avancement de la machine en fonction de la culture et de la masse de récolte croissante. De ce fait le travail du chauffeur est facilité, la consommation de carburant réduite et le rendement maximal. Associé à AutoScan, un accroissement complémentaire substantiel du rendement est encore possible, tout en conservant une qualité de hachage exceptionnelle.

Juste aussi court que nécessaire : Une cellule photo-optique au centre de la tête de récolte du maïs enregistre le taux de maturité de la plante et assure automatiquement une adaptation de la longueur de hachage : le maïs vert est haché plus long pour favoriser la présence de fibres et réduire l’égouttage dans le silo. Le maïs plus sec est haché plus court pour pouvoir le tasser plus facilement. Ainsi AutoScan facilite le travail du chauffeur et optimise la consommation de carburant par le biais de la longueur de hachage.
