• Lamier hermétiquement soudé : robuste, étanche et lubrifié à vie
• Longévité de l’entraînement satellitaire à pignons droits largement dimensionnés : régularité de rotation élevée et transmission optimale des forces
• Sans patin intérieur : une coupe sans entrave

Le lamier de coupe hermétiquement soudé satisfait aux normes de qualité maximales. Il conserve son étanchéité et sa forme, même après de longues années de travail. Les grands pignons droits à bain d’huile résistent aux sollicitations permanentes maximales et impressionnent par leur régularité de fonctionnement exceptionnelle.

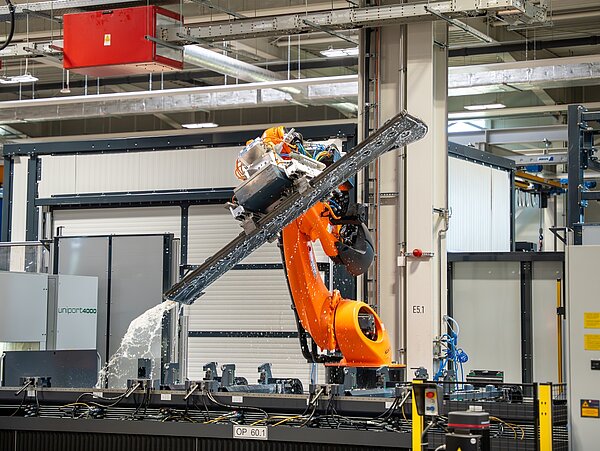

Le lamier de coupe fermé, hermétiquement soudé ne nécessite aucune maintenance, il reste étanche et conserve sa forme, même après de longues années d’utilisation. Des procédés de nettoyage spéciaux durant la production permettent une lubrification à vie et économisent les vidanges d’huile généralement nécessaires.

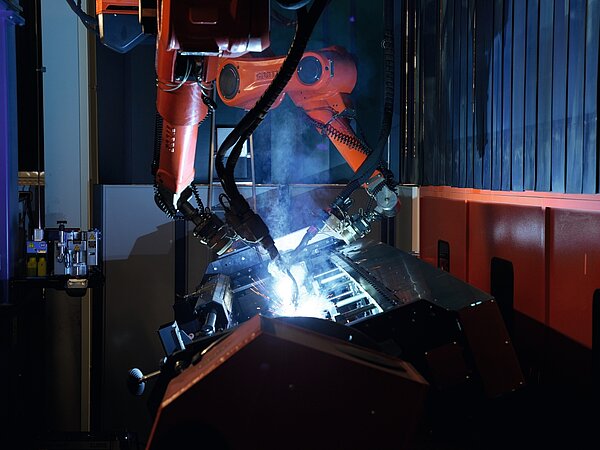

Les lamiers de coupe hermétiquement soudés et lubrifiés à vie sont fabriqués avec la technologie ultra moderne des robots de soudure et la technologie CNC, ils satisfont donc aux exigences de qualité maximales. En effet le lamier de coupe est le coeur de chaque faucheuse à disques.

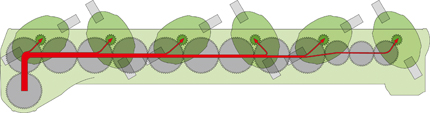

L'entraînement satellitaire dans le lamier, conçu par KRONE est efficace au travail depuis des décennies : les pignons droits largement dimensionnés, dotés de 59 dents maxi, transmettent les forces principales d’entraînement jusqu’à l’extrémité du lamier. Ils tournent plus lentement en raison de leur grand diamètre, de nombreuses dents des pignons droits voisins sont en engrènement. Cette construction impressionne par sa régularité de fonctionnement, son transfert optimal des forces et sa longévité élevée. Les entraînements secondaires en amont entraînent respectivement un seul disque de coupe et sont donc soumis à de faibles sollicitations.

L’entraînement du lamier de coupe est assuré par un boîtier de renvoi d’angle logé directement derrière le tambour de coupe intérieur. L’avantage est d’assurer un travail sans risque de bourrage en tournière ou sur les cultures en pointe.

• SmartCut pour une coupe parfaite
• Profil de lamier incurvé pour une coupe propre
• Entraînement robuste par pignons droits avec double palier et écart important des roulements
• Dépôt en andain ou dispersion large

Faucher bien bas les prairies et les pâturages, faucher un peu plus haut les fourrages à tige plus longue grâce au profil incurvé du lamier qui offre une grande plage de réglage. Avec une ActiveMow, vous travaillez sans entrave et réalisez une coupe propre.

Le fourrage déposé sur toute la largeur de coupe sèche de façon plus homogène et plus rapidement.

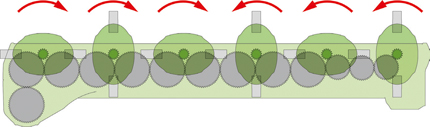

Les ActiveMow dotées du sens de rotation B déposent la récolte sur la largeur. Les disques de coupe tournent par paire.

L'andainage est intéressant sur les sols mouillés et souples. La récolte n’est pas enfoncée dans le sol par les roues du tracteur et peut être ramassée ou conditionnée sans perte.

Pour que les roues du tracteur ne passent pas sur le fourrage coupé, les paliers à entraînements excentriques sont positionnées de façon à ce que les disques tournent vers le centre. Les ActiveMow R 200, R 240, R 280 et R 320 dotées du sens de rotation A déposent un andain. L’ActiveMow R 360, dotée du sens de rotation A, dépose deux andains.

Les butées arrondies entre les patins protègent le lamier. Le contour sur la face inférieure empêche l’accumulation de matière. La récolte s’écoule en continu.

Les pignons droits en amont, juste derrière les disques, sont positionnés excentrés dans le logement du palier. Les petits pignons droits des entraînements secondaires sont sortis vers le haut avec leur palier, ceux plus grands de l’entraînement principal sont sortis par le côté.

Le profil de lamier incurvé offre une grande plage de réglage pour la hauteur de coupe. Grâce à son double palier de pignons droits largement dimensionné, le lamier de coupe est robuste et peut être fortement sollicité.

Comme les disques de coupe ont un sens de rotation par paire et tournent vers l’arrière, mais également dans le sens opposé au sens d’avancement vers l’avant, le chevauchement des trajectoires du couteau doit être parfait pour obtenir une coupe propre. C’est pourquoi le chevauchement des couteaux est plus important entre les disques qui s’écartent vers l’avant – c’est l’idéal pour une coupe sans bande sur les fourrages jeunes et les cultures clairsemées. L’écart plus important entre les couteaux qui tournent vers l’arrière favorise l’écoulement des volumes de fourrage importants.

Les pignons largement dimensionnés avec flancs de dents aplatis permettent l’engrènement d’un nombre supérieur de dents voisines et donc un meilleur transfert des forces.

• Changement rapide des couteaux pour assurer la productivité
• Remplacement aisé des fixations de couteaux et des racleurs
• Larges patins destinés à protéger le lamier et le tapis végétal

Le verrouillage rapide des couteaux, la réduction des frais d’usure et la disposition parfaite des disques de coupe qui assurent un fauchage sans laisser de bande sont quelques exemples qui font pencher le choix en faveur d’une faucheuse à disques ActiveMow.

Les fixations de couteaux et de racleurs usés ne représentent pas un problème sur l‘ActiveMow KRONE. Leur remplacement est individuel grâce à la structure modulaire des disques de coupe. Sur demande les fixations des couteaux peuvent être remplacés par des vis.

Les couteaux incurvés de 118 mm de long et le large chevauchement de leurs trajectoires assurent une coupe propre et un flux régulier du fourrage.

Les patins très larges en acier au bord trempé réduisent la pression au sol, suivent au mieux les inégalités du terrain et protègent le lamier. Les patins vissés sont faciles à remplacer.

La boîte à couteaux embarquée offre suffisamment de place pour des couteaux supplémentaires. Le rangement est optimal. Rien ne traîne.

La moitié avant de la protection se relève pour remplacer les couteaux et nettoyer la faucheuse. Le gain de place est conséquent. Le lamier de coupe est parfaitement accessible en tous points.

Le verrouillage rapide des couteaux est un impératif pour de nombreux utilisateurs. Les couteaux sont facilement retournés ou remplacés sur le lieu de travail.

• Entraînements intégralement protégés
• Aucun risque de collision avec les disques voisins
• Aucune trace d’usure
• Remplacement rapide des goupilles creuses, coûts minimes

Chacun en a fait l’expérience, les collisions peuvent provoquer des dégâts et des frais de réparation. Avec SafeCut, ­KRONE offre un maximum de sécurité. La protection des disques de coupe face aux corps étrangers est unique en son genre d’un point de vue sécurité et confort.

Au lieu de diriger intégralement le choc sur les pignons droits, ce sont les goupilles creuses intégrées dans l’arbre de pignon d’entrée qui cassent en cas de brutale surcharge. L’arbre du pignon continue à tourner vers le haut sur son filetage. Le disque de coupe quitte la zone dangereuse et se positionne au-dessus de la trajectoire des couteaux des disques voisins et il n’est pas perdu. SafeCut évite les dommages sur l’entraînement par pignons et sur les disques de coupe voisins. Les goupilles creuses sont remplacées en quelques minutes et les frais sont minimes.

Chaque disque de coupe du lamier est protégé individuellement. En cas de contact avec un corps étranger, la goupille creuse se casse suite au choc. Le disque de coupe tourne ensuite de 15 mm vers le haut sur le filetage au niveau de l'arbre d'entraînement.

Aucune sollicitation des goupilles creuses durant la coupe. L’unité palier est précontrainte par le biais d’un écrou et deux vis de serrage. Les goupilles creuses ne peuvent pas fatiguer. Le seuil de déclenchement reste constant, même après une longue utilisation.

Les disques de coupe de l‘ActiveMow bénéficient d’une double protection. Les disques de coupe travaillent dans la zone protégée du lamier de coupe et ne dépassent pas des patins. La sécurité SafeCut équipée de série offre une sécurité supplémentaire.

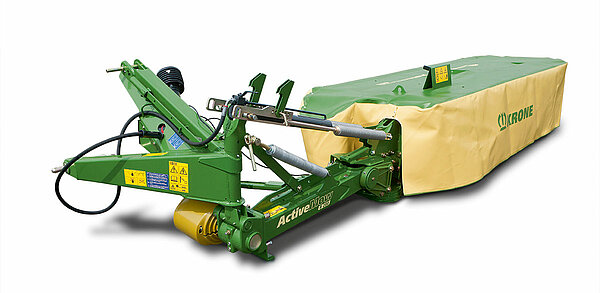

• Attelage trois points
• Course oscillante énorme, l’idéal pour les alpages
• Entraînement direct performant par arbres à cardans
• Largeur de travail intégrale avec possibilité de décaler les axes de bras d’attelage inférieurs

L’articulation latérale du lamier impressionne par son faible poids mort, sa structure compacte et
sa grande plage de pivotement vers le haut et vers le bas. Les faucheuses à disques ActiveMow
suivent toutes les inégalités du sol et ont fait leurs preuves également sur les alpages.

L’axe de tirant supérieur enfichable dans le segment perforé est doté d’une sécurité anti-rotation. L’axe est adapté aux tirants supérieurs de catégorie I et II.

Une attache assure le rangement optimal du flexible hydraulique lorsque la machine est remisée. La poignée à l’extrémité du flexible facilite l'accouplement et le désaccouplement.

Le puissant entraînement direct solidaire par arbres et boîte de vitesses garantit un transfert optimal des forces depuis le tracteur jusqu’au lamier, même dans des conditions difficiles.

Les axes réglables des bras d’attelage inférieurs permettent un décalage latéral. Ainsi la largeur de travail est toujours intégrale, même avec des largeurs de voies de tracteur différentes, sur les pentes et même en associant la faucheuse frontale.

L’attelage trois point est robuste. Lorsque la faucheuse est dételée, un support permet de soutenir l’arbre à cardans.

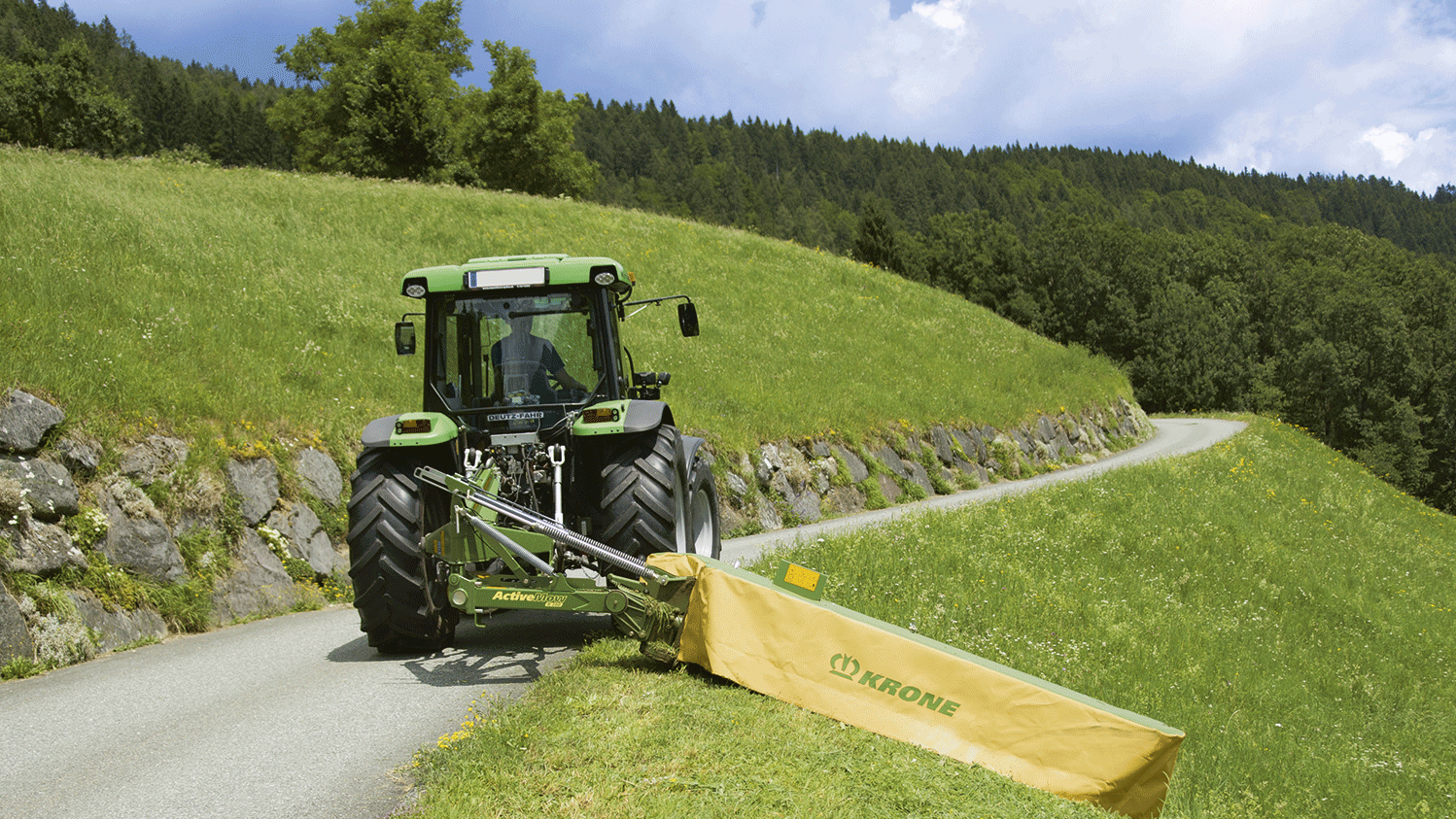

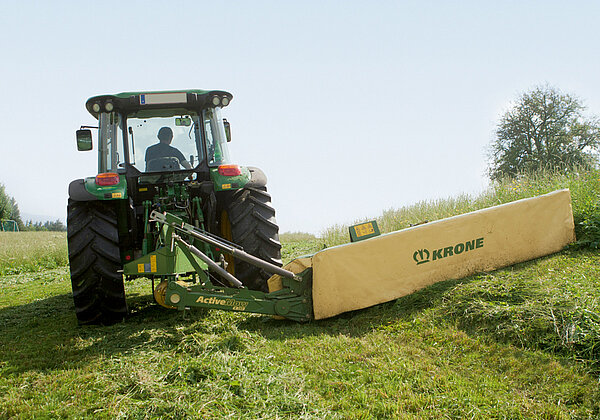

Avec une large plage d'oscilliation vers le haut et vers le bas, les faucheuses à disques ActiveMow sont parfaitement adaptées pour le travail sur les pentes, sur les sols très ondulés et inégaux.

La sécurité anticollision avec ressort spiralé réglable réagit rapidement avec une fiabilité exceptionnelle. En cas de choc avec un obstacle, l’unité de coupe complète pivote vers l‘arrière.

• Ressorts pour une coupe homogène et une pression d’appui optimale
• Réglage confortable des ressorts par le biais d’axes enfichables décalables
• Guidage optimal au-dessus du sol : réaction immédiate des ressorts

Les ressorts réglables manuellement permettent de modifier extrêmement rapidement la pression au sol des faucheuses à disques ActiveMow. Ainsi même si le déplacement est rapide sur les sols inégaux, la coupe reste toujours parfaite, condition nécessaire pour un fourrage propre, de qualité supérieure et une repousse rapide et homogène.

La faucheuse est facile à atteler et à dételer lorsque les ressorts sont détendus. Pour les détendre sur les ActiveMow R 240, R 280, R 320 et R 360, il suffit de pivoter vers le haut le cliquet positionné au niveau des ressorts. Il n’est pas nécessaire de décrocher les ressorts.

Les ActiveMow R 280, R 320 et R 360 sont équipées de trois ressorts réglables : un ressort pour la zone intérieure du lamier et deux ressorts pour la zone extérieure.

Les faucheuses ActiveMow R 240 sont équipées de deux ressorts réglables sans outil. Le réglage pour la zone intérieure du lamier se fait par le biais d’une broche et celui de la zone extérieure par le biais d’un axe.

En raison du faible poids mort, la faucheuse à disques ActiveMow R 200 travaille avec un ressort réglable en continu.

La pression d'appui du lamier est assignée par la tension des ressorts. Sur les modèles ActiveMow R 240, R 280, R 320 et R 360, le réglage de la tension des ressorts est sans outil et confortable, il suffit de modifier la position des axes. Plus la tension du ressort est importante, plus la pression d'appui est faible.

• Sécurité des déplacements avec le lamier relevé à 100° avec une visibilité optimale vers l’arrière
• Attelage compact pour un déplacement rapide
• Position de parking peu encombrante avec des béquilles en option
• Aucun relevage des bras d’attelage inférieurs du tracteur en tournière

Les faucheuses à disques KRONE offrent de nombreuses solutions pratiques, dont notammentla position 100° pour une répartition homogène des masses durant les déplacements routiers,la bonne vue d’ensemble, la position de parking verticale en option, qui facilitent le travail et lerendent encore plus efficace.

Comparé à une faucheuse pivotée vers l’arrière, l‘ActiveMow conserve l’adhérence optimale de l’essieu avant lors des déplacements routiers. La sécurité est préservée lors des déplacements routiers rapides et sur les sols inégaux.

Un raccord hydraulique simple effet suffit pour pivoter ActiveMow en position de travail ou de transport. Le robinet d’arrêt pour la position de parking est à proximité immédiate du vérin hydraulique et il est facile à atteindre.

Pour les déplacements routiers, l’ActiveMow est pivotée à 100° vers le haut et vers le centre. La tenue de route est améliorée grâce à la décharge de la roue arrière droite du tracteur. La visibilité dans le rétroviseur extérieur garantit une sécurité optimale.

Les béquilles en option permettent de remiser la faucheuse en position de travail, mais aussi de transport avec le lamier de coupe pivoté vers le haut. L’encombrement est réduit – c’est l‘idéal pour le remisage hivernal dans les bâtiments. Pour réduire la hauteur au transport et au remisage sur l’ActiveMow R 360, la protection extérieure se replie automatiquement vers le bas, lors du pivotement en position de transport.

Pour la tournière ou pour franchir les andains, le lamier avec la protection peuvent être relevés hydrauliquement. Les bras d’attelage inférieurs du tracteur restent sur leur position. Une butée limite la course de levage.
